HMC591/HMC591-SX高動態范圍GaAs PHEMT MMIC 2 W功率放大器 ADI現貨出售

發布時間：2018-06-25 15:07:30 瀏覽：1864

HMC591是一款高動態范圍GaAs PHEMT MMIC 2 W功率放大器，工作頻率范圍為6至10 GHz。該放大器裸片提供23 dB增益，飽和功率為+34 dBm，電源電壓為+7.0V (24% PAE)。輸出IP3為+43 dBm（典型值）。隔直RF I/O匹配至50 Ω，可輕松集成到多芯片模塊(MCM)中。所有數據均通過50 ?測試夾具中的芯片獲取，通過直徑為0.025mm (1 mil)、長度為0.31mm (12 mil)的線焊連接。對于需要最佳OIP3的應用，Idd應設置為940 mA以產生+43 dBm OIP3。對于需要最佳輸出P1dB的應用，Idd應設置為1,340 mA以產生+33.5 dBm輸出P1dB。

品牌	型號	描述	貨期	庫存
ADI	HMC591 HMC591-SX	2 W功率放大器芯片，6 - 10 GHz	現貨	129

HMC591應用

點對點無線電
點對多點無線電
測試設備和傳感器
軍用最終用途
太空

HMC591優勢和特點

飽和輸出功率：
+34 dBm (24% PAE)
輸出IP3： +43 dBm
增益： 23 dB
直流電源： +7V (1340 mA)
50 Ω匹配輸入/輸出
裸片尺寸： 2.47 x 2.49 x 0.1 mm

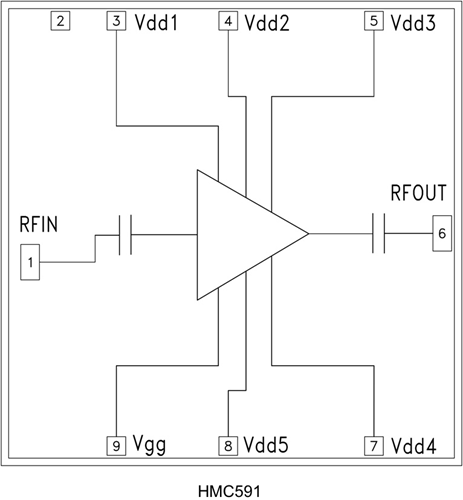

HMC591結構圖
