AD8302ARU/AD8302ARUZ-REEL相位檢測器 ADI現貨
發布時間：2019-02-13 11:44:19 瀏覽：1558
AD8302ARU/AD8302ARUZ-REEL是一款完全集成的系統，用于測量眾多接收，發送和儀表應用中的增益/損耗和相位。它需要很少的外部元件和2.7 V-5.5 V的單電源。交流耦合輸入信號在50Ω系統中的范圍為-60 dBm至0 dBm，從低頻到2.7 GHz。這些輸出可精確測量±30 dB范圍內的增益或損耗，范圍為30 mV / dB，相位超過0°-180°范圍，范圍為10 mV /度。兩個子系統的輸出帶寬均為30 MHz，可選擇通過增加外部濾波電容來降低。AD8302可用于控制器模式，以強制信號鏈的增益和相位達到預定的設定值。
AD8302包含一對緊密匹配的解調對數放大器，每個放大器的測量范圍均為60 dB。通過獲取其輸出的差異，可以測量兩個輸入信號之間的幅度比或增益。這些信號甚至可以處于不同的頻率，允許測量轉換增益或損耗。AD8302可用于通過將未知信號應用于一個輸入并將校準的交流參考信號應用于另一個輸入來確定絕對信號電平。在禁用輸出級反饋連接的情況下，可以使用設定點引腳MSET和PSET來實現比較器以對閾值進行編程。
信號輸入是單端的，允許它們匹配并直接連接到定向耦合器。它們的輸入阻抗在低頻時標稱值為3kΩ。
AD8302包括一個乘法器類型的鑒相器，但具有精確的相位平衡，由兩個對數放大器輸出端出現的完全受限的信號驅動。因此，相位精度測量與寬范圍內的信號電平無關。
在0 V至1.8 V標準輸出范圍內，可加載接地參考輸出可同時提供相位和增益輸出電壓。輸出驅動器可提供或吸收高達8 mA的電流。可加載，穩定的1.8 V基準電壓可用于精確重新定位輸出范圍。
在控制器應用中，增益輸出引腳VMAG和設定點控制引腳MSET之間的連接被破壞。將期望的設定值呈現給MSET，并且VMAG控制信號驅動適當?shù)耐獠靠勺冊鲆嬖O(shè)備。同樣，相位輸出引腳VPHS和其設定點控制引腳PSET之間的反饋路徑可以被斷開以允許作為相位控制器操作。
AD8302采用ADI公司專有的高性能25 GHz SOI互補雙極性IC工藝制造。它采用14引腳TSSOP封裝，工作溫度范圍為-40°C至+ 85°C。提供評估板。
|
品牌
|
型號
|
貨期
|
庫存
|
|
ADI
|
AD8302ARU
AD8302ARUZ-REEL
|
1周
|
50
|
如若您需要購AD8302ARU/AD8302ARUZ-REEL，請點擊右側客服聯系我們！！！
優勢和特點
-
測量增益/損耗和相位高達2.7 GHz
-
雙解調對數放大器和相位檢測器
-
輸入范圍-60 dBm至0 dBm，50Ω系統
-
精確的增益測量比例（30 mV / dB）
-
精確的相位測量比例（10 mV /度）
-
測量/控制器/電平比較器模式
-
采用2.7 V-5.5 V電源供電
-
穩定的1.8 V基準電壓輸出
-
小信號包絡帶寬從DC到30 MHz

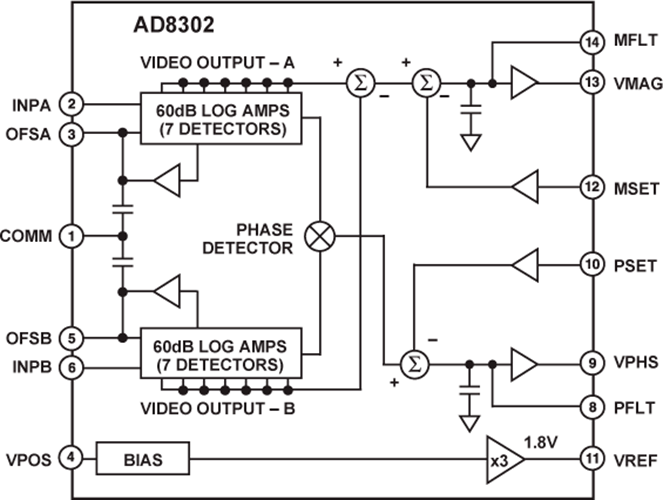

結構圖
