DS875–帶相位調制端口的直接數字合成器
發布時間：2020-10-14 14:47:44 瀏覽：6809

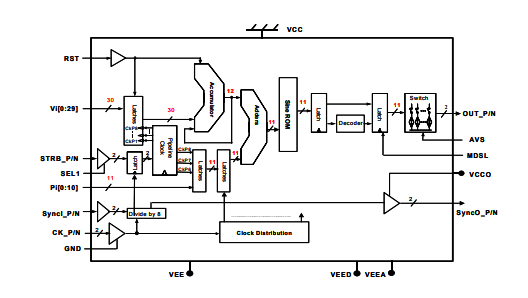

EUVIS芯片的DS875是一款帶相位調制輸入端口的高速直接數字頻率合成器(DDS)。DS875頻率調諧分辨率為30位，相位調制輸入為11位。內部ROM的相位分辨率為12位，內部DAC的幅度分辨率為11位。DS875數模轉換器的模擬輸出可以在正常保持模式(針對第一奈奎斯特頻段)和歸零模式(針對第一、第二和第三奈奎斯特頻段)之間選擇。
DS875在數模轉換器的正常保持模式下，可以產生高達1.4 GHz(2.8 GHz時鐘速率)的第一奈奎斯特頻帶，或者在數模轉換器的調零模式下，可以產生高達4 GHz的第三奈奎斯特頻帶。初始相位可以復位到任何程度，這由相位位輸入決定。DS875芯片有一對互補的模擬輸出，后端為50 。輸出波形的頻率可以由30個頻率控制位Vi[0:29]控制。輸出波形的相位可以通過11位Pi[0:10]相位調制輸入進行調制。
DS875可以接受差分時鐘輸入或單端時鐘輸入，并具有一個50 片內接地返回端。頻率字和相位字輸入都接受LVTTL/CMOS輸入電平。差分同步輸入SyncI_P/N為多個芯片應用提供同步，并以相同相位的同步輸出啟動每個芯片SyncO_P/N，準備接受頻率字和選通輸入。同步選通輸入由內部產生的8分頻時鐘鎖存，這些時鐘也發送到輸出引腳synco _ p/n，SyncO_P/N可用作參考，使頻率字、相位字和選通信號的輸入時序與內部8分頻時鐘同步，以正確鎖存所有輸入數據。
DS875復位是異步的，以最小化模擬輸出有效性的時鐘延遲。內部時序經過優化，可避免頻率字和/或相位字轉換期間或復位后的時鐘滑動。數模轉換器的模擬輸出可以在正常保持模式(針對第一奈奎斯特頻段)或歸零模式(針對第一、第二和第三奈奎斯特頻段)之間選擇。結合可選濾波器，可以有效地產生從DC到第三奈奎斯特頻帶的超寬帶信號。只需要一個-5V電源。
主要特征
30位頻率調諧字
11位相位調制輸入與頻率字輸入同步
12位只讀存儲器相位地址分辨率
具有11位線性度的片內數模轉換器
時鐘頻率高達2.8ghz
模擬輸出可以在正常保持格式和歸零格式之間選擇。
正弦波產生的高達1.4 GHz的第一奈奎斯特頻帶用于正常保持模式，或者4.2 GHz的第三奈奎斯特頻帶用于歸零模式。
寬帶最差SFDR，2.8ghz時鐘速率50 dBc(從DC到1.4 GHz的第一奈奎斯特帶寬)
具有50個后端的互補模擬波形輸出
同步并行多芯片應用
Synco _ p/n為數據加載和選通信號同步提供參考。
LVTTL/CMOS頻率字和相位調制字數字輸入
異步復位(RST)引腳，用于啟動由相位位輸入設置的起始相位狀態
選通輸入(STRB U P/N)，更新數模轉換器輸出的頻率字和相位字
寬數據加載窗口允許DS875由存儲器、微控制器、現場可編程門陣列或數字信號處理器芯片控制，并在最快的8個時鐘周期內更新頻率字和/或相位字，而不會在頻率或相位轉換期間出現時鐘滑動或故障
單電源5V-W
64引腳QFN封裝
深圳市立維創展科技是EUVIS的代理經銷商，主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器等產品，原裝現貨，價格優勢，歡迎咨詢。
