5-GSPS PXIE任意波形發生器-AWG432 EUVIS
發布時間：2022-10-08 16:42:22 瀏覽：1421

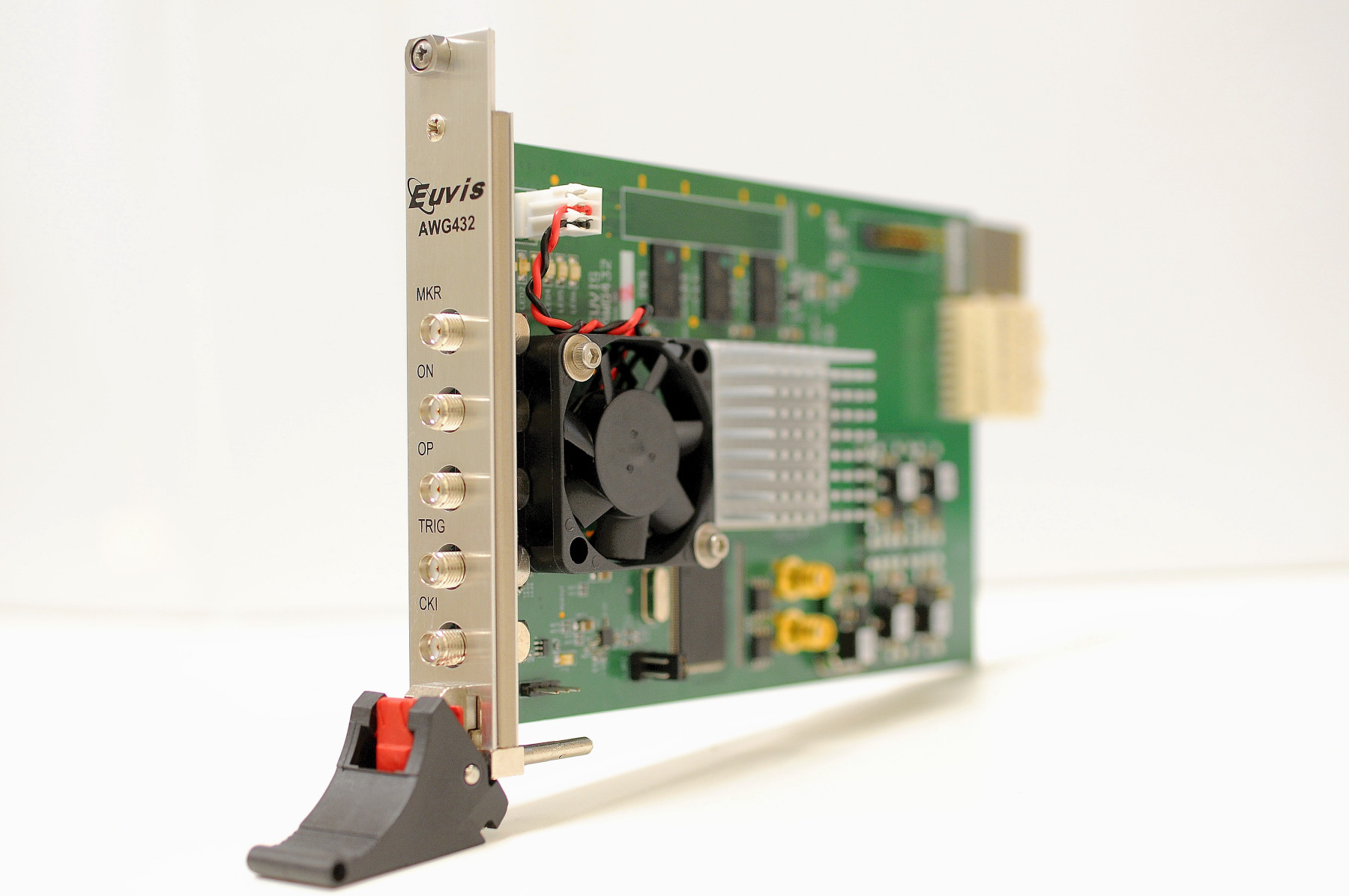

EUVIS的AWG432型模塊是個高速度單通道3U/PXIe任意波形發生器特別適合適用于前端應用。AWG432形成采樣率高至5gsps的連續波波型。板載DRAM提供高至1Gx12位的數據存儲器。深存儲器提供了通信技術所需要的長波型，如正交頻分復用（OFDM）。時鐘輸入為單端50Ω端接，可傳輸高至5GHz的射頻時鐘信號，最低功率為+6dBm。AWG432型射頻輸出是一對差分模擬輸出，具有50Ω的背部終端。AWG432模塊接受高速度觸發信號并形成可編程標識信號。波型形成能夠在持續、柵極或脈沖模式下作業。使用用戶頁面選擇能夠動態調整波型數據。AWG432模塊需要由PXIe接口操控。配套設備API提供一個編程多語言軟件開發接口。多重AWG432型模塊適合于形成多種同步信號。
主要特征
12位DAC
變速器50-Ω終端輸出
標準AWG的采樣率為5gsps，外部時鐘為5ghz
可選擇采樣率范圍：2~5gsps，2~5ghz外部時鐘
12位1G的多字內存配置
高至0.2秒的波型，頻率為5GHz
接受外部觸發器并形成標識信號（可編程）
可編程循環和突發性重復
多模塊數據同步
PCIeGen-14通道BMD/DMA端口
12V電源
用戶友好的輸入數據類型以及各種內嵌波型
配套設備API和軟件驅動軟件，有利于系統開發
多AWG數據同步
3UPXIe外圍外型
應用
靈活性Euvis深記憶AWG模塊能夠形成高采樣率的任意圖案利率，動態頁面選擇與連續或突發性模式作業，允許AWG適用于多種前端應用，例如：
正交頻分復用（OFDM）接收器
光OFDM接收器
超寬帶接收器
線性調頻和啁啾
調頻連續波雷達探測
電子戰
VSAT衛星通訊
檢驗和測量儀器
EUVIS公司位于美國加州，EUVIS設計與生產全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器產品。
EUVIS的高速DAC芯片采樣率達到10Gsps，超高性價比，完全滿足測試、航空航天、雷達、軍事等應用要求。
