EUVIS任意波形發生器AWG414
發布時間：2022-10-18 17:01:46 瀏覽：6568

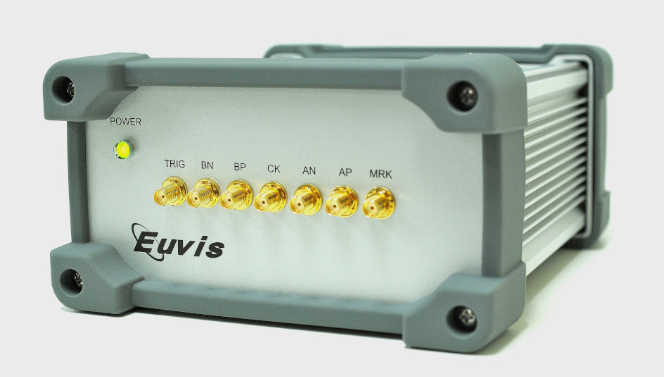

EUVIS的AWG414模塊形成采樣率高至4GSPS的雙任意CW波型。板載SRAM為所有通道提供高至4Mx12位數據寄存器。AWG可以通過模塊USB接口由PC預存儲的波型也可以單獨用作操控。僅有的射頻輸入是單端時鐘源CK，AWG414能夠在高至4GHz的頻率下以12dBm最小功率作業。
AWG414模塊射頻輸出由兩組差分模擬輸出組合50-Ω反向端接。AWG414模塊接收高速觸發信號，形成三個可編程標識信號。波型形成可以是連續性或突發/脈沖模式。用戶頁面可以使用動態調整波型信息。可編程文件選項有利于復合波型。配置API為軟件開發提供界面。
主要特征
兩個具備10位線性度的12位DAC
輸出的同相位或正交同步
標準AWG的采樣率為4GSPS，外部時鐘為4GHz
可選擇4GHz內部時鐘和10MHz參考時鐘
可選擇采樣率范圍：2~4GSPS，外部時鐘為2~4GHz
高至2x4M12位字存儲深度，多頁配備
在4GHz時鐘速率下高至1ms的波型
接受外部開啟并形成標識信號（可編程）
可編程循環系統重復
USB2.0兼容端口（可根據要求提供其他端口）
12V電源
用戶友好的輸入數據轉換和各種內嵌波型
配置API和軟件驅動程序，有利于程序開發
應用
EuvisAWG模塊能夠靈活地形成具有較高的采樣率、動態頁面選擇及其連續性或突發模式操控的任意模式，這使得AWG適合于各種應用，例如：
線性調頻(LFM)和啁啾
調頻連續波雷達(FMCW)
敏捷LO頻率合成
電子戰
射頻信號源形成
迅速跳幀
VSAT衛星通訊
測試和測量儀器
EUVIS公司位于美國加州，EUVIS設計與生產全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器產品。
EUVIS的高速DAC芯片采樣率達到10Gsps，超高性價比，完全滿足測試、航空航天、雷達、軍事等應用要求。
深圳市立維創展科技是EUVIS的代理經銷商，主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器等產品，原裝現貨，價格優勢，歡迎咨詢。
