W頻段以及110GHz毫米波測試級線纜組件解決方案

發布時間：2018-09-03 15:07:52 瀏覽：2263

隨著毫米波的商用產品不斷出現，如微波回傳和車載雷達等，與之匹配連接的柔性毫米波電纜組件的需求明顯。

通常電纜的強度和插損難以兼顧，而市場受限于各相關部件性能挑戰和組裝的難度，比如介質不良或導線折疊也會產生規律性的問題，而影響產品的電氣性能。

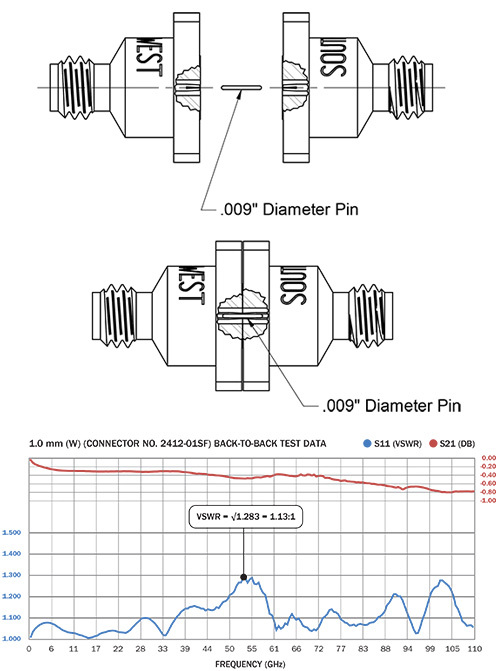

110GHz頻率的波長范圍為2.10-2.55mm,該頻段的連接器中心針參考面的公差是0.051mm，這會導致產品的性能的關鍵點。因為在生產過程中，如果連接器是盲插式，則其插入的中心針的長度會影響連接器的響應曲線。

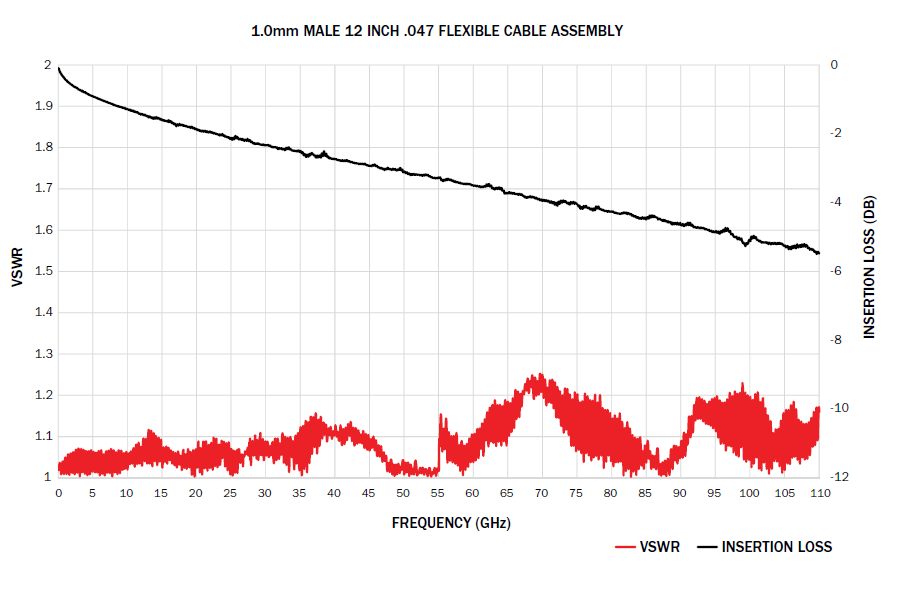

另外，組裝好的毫米波線纜，如果您已經擁有測試高達110GHz頻率的矢量網路分析儀，在下一步測試設備進行測試時，各測試部件新舊狀態，也會導致如插損、VSWR以及回損的曲線也會有所差別。當然一個可測試高達110GHz頻率的矢量網路分析儀超過40萬美元，對應的校準件超過3萬美元。

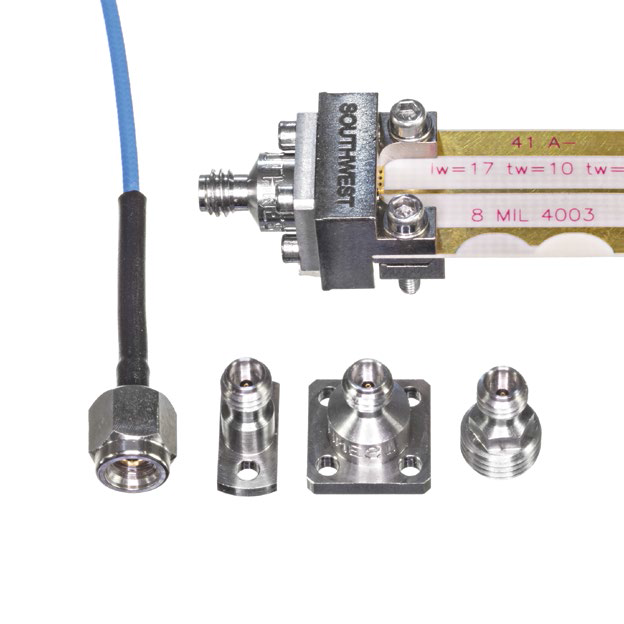

當然，你也可以選擇用美國SOUTHWEST的針對110GHz系統測試應用的成品線纜組件— W型1.0mm的線纜組件產品，滿足測試DC-110GHz需求，產品型號如下：

1.0 mm JACK (F) to 1.0 mm PLUG (M) ADAPTER: 2430-00SF

1.0 mm PLUG (M) to 1.0 mm PLUG (M) ADAPTER: 2431-00SF

1.0 mm JACK (F) to 1.0 mm JACK (F) ADAPTER: 2432-00SF

1.0 mm JACK (F) TO 0.9 mm PLUG (M) ADAPTER: 245220-00SF

1.0 mm JACK (F) TO 0.9 mm JACK (F) ADAPTER: 245310-00SF

如若您需要購買該產品，請點擊右側客服聯系我們！！！

SOUTHWEST產品特性如下：

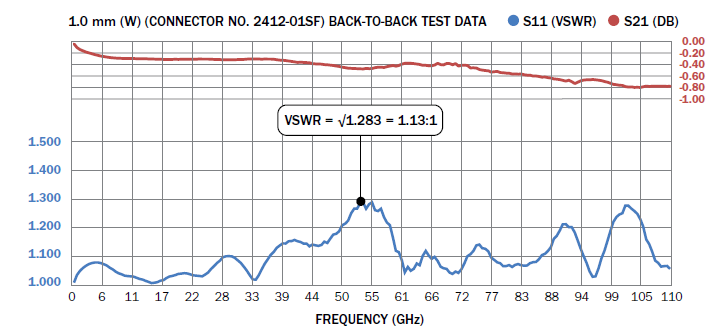

超低駐波比DC to 110 GHz: 1.25:1 Max

DC to 50 GHz - 1:18:1 Max

低插損 0.6 dB Max

低射頻泄露≤ -100 dB

耐受更高環境溫度-55°C to +165°C

堅固耐用
