電源模塊如何產生負壓輸出?

發布時間:2024-05-08 11:28:55     瀏覽:625

由于電子行業的應用需求,常見電源模塊主要為正壓輸出,較少出現同時兼顧正壓和負壓輸出。怎樣在最低的工作量的前提下,實現負壓輸出的要求,我們分享一下Cyntec的非隔離DC-DC電源模塊的負壓應用。

正常情況下,這類DC-DC電源模塊產品MUN3CAD01-SB的參數,如:

Part NumberDimension(mm)     InputOutput
L WTVoltage(V)Voltage(V)
MUN3CAD01-SB2.02.51.12.5~5.50.8~4.0

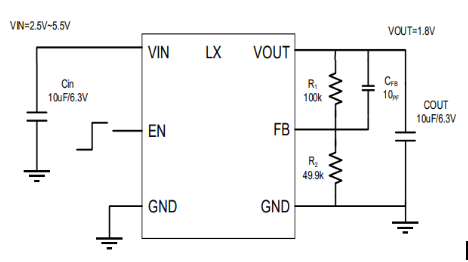

其正壓輸出應用的電路如下:

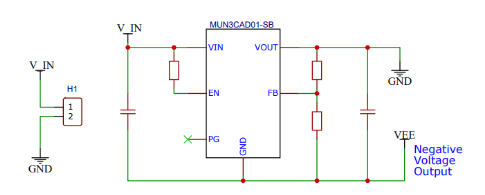

而要實現負壓輸出,也很簡單,電路如下:


同樣的處理方式,Cyntec大部分的DC-DC電源模塊產品,均可以實現負壓輸出,無需增加太多的電路改動。

深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。目前,立維創展存有大批量Cyntec電源庫存,產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
