LTC2158IUP-14#PBF雙通道A/D轉換器ADI
發布時間：2024-05-20 08:59:27 瀏覽：5700

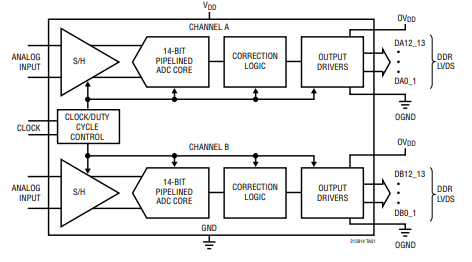

LTC2158IUP-14#PBF是一款高性能的雙通道14位模數轉換器(ADC)，由Linear Technology
Corporation(現為ADI的一部分)生產。這款ADC專為需要高頻和寬動態范圍信號處理的通信應用而設計，具有出色的交流(AC)和直流(DC)性能規格。
| LEAD FREE FINISH | TAPE AND REEL | PART MARKING* | PACKAGE DESCRIPTION | TEMPERATURE RANGE |
| LTC2158CUP-14#PBF | LTC2158CUP-14#TRPBF | LTC2158UP-14 | 64-Lead (9mmx9mm)Plastic QFN | 0*Cto 70℃ |
| TC2158IUP-14#PBF | LTC2158IUP-14#TRPBF | LTC2158UP-14 | 64-Lead (9mmx9mm)Plastic QFN | -40°℃ to 85℃ |
主要特性：
- 雙通道同時采樣：LTC2158-14能夠同時對兩個信號進行采樣，采樣速率高達310Msps，適合處理高速信號。
- 高AC性能：具有68.8dB的信噪比(SNR)和88dB的無寄生動態范圍(SFDR)，這對于保持信號的清晰度和減少干擾至關重要。
- 寬輸入帶寬：1.25GHz的輸入帶寬允許ADC對高頻信號進行欠采樣，同時保持優良的性能。
- 低延遲：轉換延遲僅為6個時鐘周期，這對于實時處理和快速響應系統需求非常重要。
-
精確的DC規格：在整個溫度范圍內，積分非線性(INL)為±1.2LSB(典型值)，微分非線性(DNL)為±0.35LSB(典型值)，且無漏失碼，確保了轉換的準確性。
- 低轉換噪聲：2.11LSB RMS的轉換噪聲有助于提高信號的清晰度。
- 雙倍數據速率(DDR)LVDS輸出：這種輸出接口類型有助于減少數據傳輸時的功耗和噪聲。
- 靈活的時鐘輸入：ENC+和ENC-輸入可以接受多種信號類型，包括正弦波、PECL、LVDS、TTL或CMOS，提供了驅動時鐘的靈活性。
- 時鐘占空比穩定器：可選的時鐘占空比穩定器確保在不同的時鐘占空比條件下都能保持高性能。
- 低功耗：總功耗為724mW，適合對功耗敏感的應用。
- 單1.8V電源：簡化了電源設計。
- 節能模式：提供睡眠和打盹模式，有助于進一步降低功耗。
- 串行SPI端口：用于配置和控制ADC。
- 引腳兼容性：與12位器件版本引腳兼容，便于升級或替換。
- 封裝：采用64引腳(9mm x 9mm)QFN封裝，有助于實現緊湊的電路板布局。
應用領域：
- 通信系統：如蜂窩基站、軟件定義無線電(SDR)等。
- 醫學成像設備：如超聲、CT掃描等。
- 高分辨率視頻系統：用于廣播和專業視頻處理。
- 測試和測量儀器：如頻譜分析儀、網絡分析儀等。
