2LPL-10-13050-15P鎖相振蕩器MITEQ
發布時間：2024-05-29 08:43:49 瀏覽：620
Narda-MITEQ的2LPL系列鎖相振蕩器是一款高性能的相位鎖定源，設計緊湊，尺寸為2.0英寸寬x 2.0英寸長x
0.61英寸高或2.25英寸寬x 2.25英寸長x 0.60英寸高。這款振蕩器能夠在10 MHz至15
GHz的固定頻率范圍內提供卓越的相位噪聲和雜散性能。
該設備可以通過外部參考信號或內部溫度補償晶體振蕩器(TCXO)運行，提供低至500 PPB(每十億分之五)的穩定性。內部直流穩壓器設計靈活，支持從+7
VDC到+28 VDC的直流電源輸入。
2LPL系列的關鍵特性包括：
- 低成本
- 鎖相功能
- 內置參考清理
- 低相位噪聲
- 低G靈敏度
- 小型封裝
- 100%老化和溫度測試
- 高輸出功率選項：+17 dBm的輸出功率
| SPECIFICATIONS |
| Output frequency range capabilities | 0.010 GHz to 15 GHz(Fixed Output) |
| Output power | +13 dBm minimum |
| Output harmonic | -25 dBc maximum |
| Subharmonics for 15 GHz to 20 GHz bands | -10 dBc maximum |
| Output spurious | -60 dBc maximum |
| Phase noise | See graph and table |
| Input reference frequency | 1 MHz to 200 MHz(or 10 MHz optional reference
ouptut available |
| Input reference power level* | 0±3 dBm* |
| Input impedance | 50 ohms |
| Load VSWR | 1.5:1 nominal |
| DC power requirements | +7 volts to +24 volts at 3.5 W typical to 4 W maximum |
| Phase lock alarm | TTL High in lock,low out of lock |
| *Internal/reference:0.5 ppm at 0°C to 60°℃ output can be made available. |
| Phase Noise Specifications | OFFSET (Hz) |
| (dBc/Hz,Typical) | 10 | 100 | 1K | 10K | 100K | 300K | 1M |
| 1470 MH7 | -68 | -95 | -111 | -117 | -120 | -127 | -139 |
| 5575 MHz | -50 | -85 | -100 | -106 | -108 | -112 | -126 |
| 11020 MHz | -45 | -78 | -94 | -99 | -102 | -107 | -120 |
| 14840 MHz | -45 | -75 | -92 | -97 | -98 | -101 | -115 |

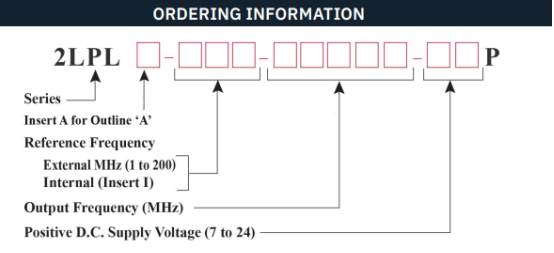

訂購指南：
深圳市立維創展科技有限公司，依據加拿大總公司地理優勢，針對MITEQ產品線，無論收購并購如何變化，始終擅長MITEQ產品線訂貨渠道和售后服務支持，歡迎與我們的銷售代理聯絡。
