ECLB40W-24S05隔離式DC-DC轉換器CINCON
發布時間：2024-06-12 09:11:41 瀏覽：700

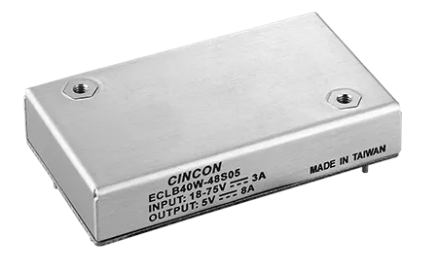

ECLB40W-24S05是CINCON公司生產的一款40W隔離式DC-DC轉換器，屬于ECLB40W系列。其主要特點包括高達91%的效率、緊湊的尺寸(2.05英寸
x 1.20英寸 x
0.4英寸)、4:1的寬輸入范圍、穩壓輸出、固定開關頻率、低無負載功耗、多重保護功能(包括輸入欠壓保護、過流保護和連續短路保護)、遠程開/關功能、無鉭電容設計，以及符合IEC/EN/UL
62368-1安全標準。
詳細規格方面，該轉換器的輸入電壓范圍為9-36 VDC，輸出電壓為5 VDC，最大輸出電流為8000 mA，無負載時的輸入電流為8
mA，滿載時為1842 mA，效率高達89%，最大電容負載為8000 μF。
該轉換器適用于需要穩壓輸出和隔離功能的應用場景，如通信設備、工控設備、測量儀器等，能夠在多種電源條件下提供高效能和穩定的運行。
型號：
MODEL
NUMBER | NPUT
VOLTAGE | OUTPUT
VOLTAGE | OUTPUT CURRENT | NPUT CURRENT | %EFF. | CAPACITOR
LOAD MAX. |
| MIN | MAX. | NO LOAD | FULL LOAD | (3) | (2) |
| ECLB40W-24S33 | 9-36 VDC | 3.3 VDC | 0 mA | 10000 mA | 8mA | 1528 mA | 88.5 | 90 | 10000μF |
| ECLB40W-24S05 | 9-36 VDC | 5 VDC | 0 mA | 8000 mA | 8mA | 1842 mA | 89.5 | 905 | 8000μF |
| ECLB40W-24S12 | 9-36 VDC | 12 VDC | 0 mA | 3333 mA | 10 mA | 1832 mA | 90.5 | 91 | 3300μF |
| ECLB40W-24S15 | 9-36 VDC | 15 VDC | 0 mA | 2666 mA | 10 mA | 1842 mA | 90.5 | 90.5 | 2700μF |
| ECLB40W-24D12 | 9-36 VDC | ±12 VDC | 0 mA | ±1667 mA | 10 mA | 1873 mA | 89.5 | 89 | 1650μF |
| ECLB40W-24D15 | 9-36 VDC | ±15 VDC | 0 mA | ±1333 mA | 10 mA | 1862 mA | 90 | 89.5 | 1350μF |
| ECLB40W-48S33 | 18-75 VDC | 3.3 VDC | 0 mA | 10000 mA | 6 mA | 764 mA | 89 | 90 | 10000μF |
| ECLB40W-48S05 | 18-75 VDC | 5 VDC | 0 mA | 8000 mA | 6 mA | 921 mA | 90 | 90.5 | 8000μF |
| ECLB40W-48S12 | 18-75 VDC | 12 VDC | 0 mA | 3333 mA | 8mA | 921 mA | 91.5 | 90.5 | 3300uF |
| ECLB40W-48S15 | 18-75 VDC | 15 VDC | 0 mA | 2666 mA | 8mA | 921 mA | 91 | 90.5 | 2700μF |
| ECLB40W-48D12 | 18-75 VDC | ±12 VDC | 0 mA | ±1667 mA | 8mA | 932 mA | 90 | 89.5 | 1650μF |
| ECLB40W-48D15 | 18-75 VDC | ±15 VDC | 0 mA | ±1333 mA | 8mA | 926 mA | 90.5 | 90 | 1350μF |
