XC9270A083QR-G降壓DC-DC轉換器IC TOREX
發布時間：2024-06-20 08:52:30 瀏覽：5276
Torex XC9270A083QR-G是一款高性能的降壓DC-DC轉換器IC，屬于XC9270系列。這款I(lǐng)C設計用于提供高效率和穩定的電源解決方案，特別適合于需要2.0A輸出電流的應用。
XC9270A083QR-G的主要特點包括：
1. 內置驅動晶體管：該IC內置了驅動晶體管，能夠在高達30V的工作電壓下穩定運行，采用自舉方式驅動，確保了高效率的電源轉換。

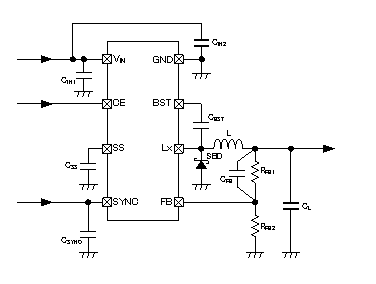

2. 輸出電壓可調：通過外接電阻(RFB1,
RFB2)，用戶可以在1.2V至12.0V的范圍內設定輸出電壓，內置的0.8V基準電壓源為輸出電壓的設定提供了精確的參考。
3. 開關頻率可選：用戶可以從300kHz或500kHz中選擇合適的開關頻率，以適應不同的應用需求。
4. 同步功能：通過MODE/SYNC端子，IC可以與外部時鐘信號同步，有效抑制不必要的噪聲，提高系統的穩定性。
5. PWM/PFM自動切換控制：在輕負載時采用PFM控制，而在重負載時切換到PWM控制，確保了從輕負載到重負載整個區域內的高效率。
6. 軟啟動時間可調：通過在SS端子外部添加電容，用戶可以自定義軟啟動時間，以減少啟動時的電流沖擊。
7. 保護功能：內置了多種保護電路，包括過電流保護(限制電流為3.2A
TYP.)、積分鎖定保護(XC9270A型號)、自動復歸(XC9270B型號)、短路保護和過熱停機電路，確保了IC的安全運行。
8. 輸入電壓范圍：支持7V至30V的寬輸入電壓范圍，適用于多種電源環境。
9. 低ESR電容兼容：可以使用陶瓷電容等低ESR電容作為負載電容，提高了系統的穩定性和可靠性。
10. 工作溫度范圍：該IC能夠在-40℃至+105℃的溫度范圍內正常工作，適用于各種惡劣環境。
11. 環保標準：符合EU RoHS規格，無鉛，滿足環保要求。
型號：
型號 | Output Voltage | Oscillation Frequency | Packages |
XC9270A083QR-G | 0.8V | 300kHz | SOP-8FD |
XC9270A085QR-G | 0.8V | 500kHz | SOP-8FD |
XC9270B083QR-G | 0.8V | 300kHz | SOP-8FD |
XC9270B085QR-G | 0.8V | 500kHz | SOP-8FD |
XC9270A083QR-G是一款功能全面的降壓DC-DC轉換器IC，適用于各種需要高效、穩定電源轉換的應用，如工業控制、通信設備、消費電子等領域。
TOREX半導體主要提供COMS、傳感器、二極管等元器件，產品以小體積、性能卓越而著名。
深圳市立維創展科技有限公司優勢分銷TOREX電源器件，大量現貨庫存，歡迎咨詢。
