SFAP-5db固定衰減器焊盤SemiGen
發布時間：2024-07-04 08:58:46 瀏覽：6099

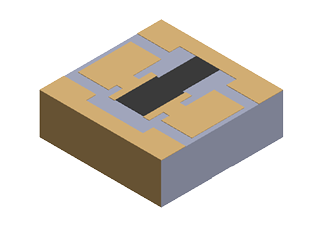

SemiGen SFAP-5db固定衰減器焊盤是一種采用半固態射頻/微波技術制成的衰減器墊片。它具備精確的電阻膜和優質的金屬化層，從而實現了出色的性能和一致性。這種焊盤采用了先進的薄膜技術，具有完整的側封皮，無需額外的地腳線連接，大大簡化了安裝過程。其可焊性頂部接觸設計使得RF輸入/輸出連接更為方便，非常適合標準的射頻/微波組裝技術。
SFAP-5db固定衰減器焊盤的性能參數包括：
Attenuation(衰減量)：±0.20 dB
Attenuation Flatness(衰減平坦度)：在DC到20GHz、20到30GHz、30到40GHz的頻率范圍內均為±0.20 dB
Return Loss(回波損耗)：在DC到14GHz的頻率范圍內最小為18.0 dB，在14到40GHz的頻率范圍內典型值為16.0 dB
其他相關型號：
| Part Number | Attenuation
(dB) | Attenuation Flatness' | ReturnLoss |
DCTolerance
dB | DC-20GHz
(dB | 20-30GHz
(dB) | 30-40GHz
(dB) | DC14GH
Min(dB) | 14-40GHz
Typ.(dB) |
| SFAP-0dB | 0 | +0.20 | +0.20 | +0.40 | +0.40 | 18.0 | 16.0 |
| SFAP-1dB | 1 | ±0.20 | ±0.20 | ±0.40 | ±0.40 | 18.0 | 16.0 |
| SFAP-2dB | 2 | ±0.20 | ±0.20 | ±0.40 | 10.40 | 18.0 | 16.0 |
| SFAP-3dB | 3 | ±0.20 | ±0.20 | ±0.40 | ±0.40 | 18.0 | 16.0 |
| SFAP-4dB | 4 | ±0.20 | ±0.20 | ±0.40 | ±0.40 | 18.0 | 16.0 |
| SFAP-5dB | 5 | ±0.20 | ±0.20 | +0.40 | ±0.40 | 18.0 | 16.0 |
| SFAP-6dB | 6 | ±0.20 | ±0.25 | ±0.40 | ±0.40 | 18.0 | 16.0 |
| SFAP-7dB | 7 | ±0.20 | ±0.25 | ±0.40 | ±0.40 | 18.0 | 16.0 |
| SFAP-8dB | 8 | ±0.20 | ±0.25 | ±0.40 | ±0.40 | 18.0 | 16.0 |
| SFAP-9dB | 9 | ±0.20 | ±0.25 | ±0.40 | ±0.40 | 18.0 | 16.0 |
| SFAP-10dB | 10 | ±0.20 | ±0.25 | 士0.40 | ±0.40 | 18.0 | 16.0 |
| SFAP-11dB | 11 | ±0.20 | ±0.30 | ±0.40 | ±0.40 | 18.0 | 16.0 |
| SFAP-12dB | 12 | ±0.20 | ±0.30 | ±0.40 | ±0.40 | 18.0 | 16.0 |
| SFAP-13dB | 13 | +0.20 | ±0.30 | ±0.40 | ±0.40 | 18.0 | 16.0 |
| SFAP-14dB | 14 | ±0.20 | ±0.30 | ±0.40 | ±0.40 | 18.0 | 16.0 |
| SFAP-15dB | 15 | ±0.20 | ±0.30 | ±0.40 | 10.40 | 18.0 | 16.0 |
| SFAP-16dB | 16 | ±0.20 | ±0.30 | ±0.40 | ±0.40 | 18.0 | 16.0 |
| SFAP-17dB | 17 | ±0.20 | ±0.40 | ±0.60 | ±0.60 | 18.0 | 16.0 |
| SFAP-18dB | 18 | ±0.20 | ±0.40 | ±0.60 | ±0.60 | 18.0 | 16.0 |
| SFAP-19dB | 19 | +0.20 | ±0.40 | ±0.60 | ±0.60 | 18.0 | 16.0 |
| SFAP-20dB | 20 | ±0.20 | ±0.40 | t0.60 | ±0.60 | 18.0 | 16.0 |
| SFAP-21dB | 21 | ±0.20 | ±0.40 | t0.60 | ±0.60 | 18.0 | 16.0 |
| SFAP-22dB | 22 | ±0.20 | ±0.40 | ±0.60 | ±0.60 | 18.0 | 16.0 |
| SFAP-23dB | 23 | ±0.20 | ±0.40 | ±0.60 | ±0.60 | 18.0 | 16.0 |
| SFAP-24dB | 24 | ±0.20 | ±0.40 | ±0.60 | ±0.60 | 18.0 | 16.0 |
| SFAP-25dB | 25 | +0.20 | ±0.40 | t0.60 | 10.60 | 18.0 | 16.0 |
| SFAP-26dB | 26 | ±0.20 | ±0.40 | ±0.60 | ±0.60 | 18.0 | 16.0 |
| SFAP-27dB | 27 | ±0.20 | ±0.40 | ±0.60 | ±0.60 | 18.0 | 16.0 |
| SFAP-28dB | 28 | ±0.20 | ±0.40 | ±0.60 | ±0.60 | 18.0 | 16.0 |
| SFAP-29dB | 29 | ±0.20 | ±0.40 | ±0.60 | ±0.60 | 18.0 | 16.0 |
| SFAP-30dB | 30 | ±0.20 | ±0.40 | ±0.60 | ±0.60 | 18.0 | 16.0 |
SemiGen是美國一家晶圓級射頻器件實力派制造商，從晶圓到封裝器件, 品類豐富，從航天級MIL-PRF 38534到軍用MIL-PRF 19500、750和883，SemiGen致力于提供卓越的質量和可靠性。
深圳市立維創展科技有限公司，授權代理于中國區域銷售SemiGen產品，并提供售前和售后技術支持服務。
