AD9177 RF數模轉換器(DAC)
發布時間：2024-07-08 09:07:42 瀏覽：5720
AD9177 RF
數模轉換器(DAC)是一款適用于寬帶和多頻帶信號處理的先進數模轉換設備，設計用于直接數字合成(DDS)和高速數模轉換應用，包括無線通信基礎設施、電子測試和測量系統等多種場合。以下是其主要特點與性能參數的概述：
| Model Temperature Range Package Description Packing Quantity Package Option |
AD9177BBPZ
AD91778BPZRL | -40'℃ to+120℃

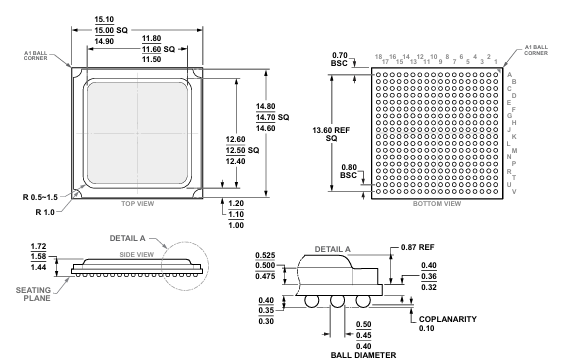

-40'℃ to+120℃ | 324-Ball BGA ED (15mm×15mm×1.58 mm
324-Ball BGA ED(15mm×15mmx1.58mm | Tray,126
Reel,1000 | BP-324-3
BP-324-3 |
核心功能
高速DAC內核：具有四個16位DAC內核，最高支持12 GSPS的采樣率，使其能夠處理寬帶信號。
靈活的信號通道處理：支持多達八個基帶通道，通過內部的DSP數據通路或直接連接，實現復雜信號的寬帶或多頻帶處理。
直接數字頻率合成(DDS)：在無需數據接收器端口的情況下，能生成多個不同頻率的正弦波，便于實現靈活的頻率生成和調整。
低延遲環回模式：支持接收數據路徑NCO輸出路由到發送數據路徑，以降低系統延遲。
高級信號處理
多頻帶信號處理能力：配備高度可配置的數字上變頻器(DUC)和數字下變頻器(DDC)，適用于單頻段、雙頻段和多頻段信號的處理。
數字特性和DSP模塊：提供可選擇的插值濾波器、可配置或可旁路的DUC/DDC等多項數字信號處理選項，每個數據路徑的可編程延遲。
接口與兼容性
JESD204B/C接口：配備8通道JESD204B/C接收器(JRx)，最大數據速率分別可達15.5 Gbps和24.75
Gbps，支持實數或復數數字?jǐn)?shù)據。
靈活的接口設計：支持多種類型的數字?jǐn)?shù)據格式以及不同的通信速率，使其可以在各種系統中輕松集成。
應用領域
無線通訊基礎設施：適用于微波點對點、E頻段和5G毫米波等高速無線通信系統。
相控陣?yán)走_(dá)與電子戰：其寬帶和多頻帶處理能力非常適合于需求嚴格的軍用通信和探測系統。
寬帶通信系統：適用于DOCSIS 3.1和4.0的CMTS等寬帶通信標準。
電子測試與測量：其精確的數字信號處理功能使其成為電子測試和測量系統中不可或缺的部分。
