EPD-4L-SF功分器Electro-Photonics
發布時間:2024-08-07 08:58:58 瀏覽:656
EPD-4L-SF功分器是由ELECTRO-PHOTONICS公司生產的一款高性能、寬頻帶的4路功率分配器/組合器。該產品的主要特點和規格如下:
主要特點
方向性: 0°
頻率范圍: 4.0 GHz到8 GHz
最大輸出功率: 30W
高性能: 提供低插入損耗、高隔離度、低駐波比(VSWR)和優秀的幅度及相位平衡。
緊湊尺寸: 設計緊湊,便于在有限的空間內安裝和使用。
性能規格
PARAMETER | SPECIFICATION |
FREQUENCY RANGE | 4.0-8 GHz |
EXCESS INSERTIONLOSS* | 0.8dB |
ISOLATION | 18 dB |
VSWR | 1.3 |
AMPLITUDE BALANCE | ±0.3 dB |
PHASE BALANCE | ±3° |
POWER HANDLING | Forward:30W |
Reverse:1W |
應用領域
電子戰: 適用于電子戰系統中的信號分配和組合。
雷達: 在雷達系統中用于信號的分發和接收,提高系統效率。
測試和測量: 用于模擬多路徑信號或進行信號分配測試。
機械規格
PARAMETER | SPECIFICATION |
MATING INTERFACE | SMA(F) |
OPERATINGTEMP | -55 TO+85℃ |
NON-OPERATINGTEMP | -55 TO+100 ℃ |
MATERIAL/FINISH | Aluminum with black epoxy |
resin paint |

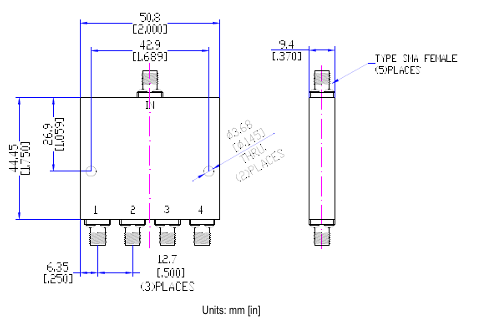

尺寸圖:
ELECTRO-PHOTONICS擁有25年的被動射頻元件設計與制造經驗,產品涵蓋混合和定向耦合器、功分器、濾波器、測試板、隔離器、環形器等產品。
深圳市立維創展科技有限公司代理分銷Electro-Photonics產品。如若需要Electro-Photonics微波,歡迎點擊右側客服聯系我們?。。?/span>
