M3743QW1A雙平衡混頻器MITEQ
發布時間：2024-08-16 09:17:35 瀏覽：659
MITEQ的M3743QW1A雙平衡混頻器是MITEQ一款專為Q波段下變頻SATCOM市場設計的高性能設備。以下是該混頻器的主要特點和性能介紹：
應用領域
Q波段下變頻SATCOM市場：M3743QW1A混頻器特別設計用于衛星通信(SATCOM)領域，尤其是在Q波段(37至43
GHz)進行信號的下變頻處理。
功能
上行或下行轉換器：該混頻器可以作為上行轉換器(將較低頻率的信號轉換到Q波段)或下行轉換器(將Q波段的信號轉換到較低頻率)。
直接向下轉換：能夠將Q波段的信號直接轉換到DC至18 GHz之間的任何頻率。
關鍵特性
RF/LO覆蓋范圍：37至43 GHz，適用于Q波段的操作。
IF操作范圍：直流至18 GHz。
功率范圍：+17至+20 dBm。
輸入1dB壓縮點：+5 dBm典型值。

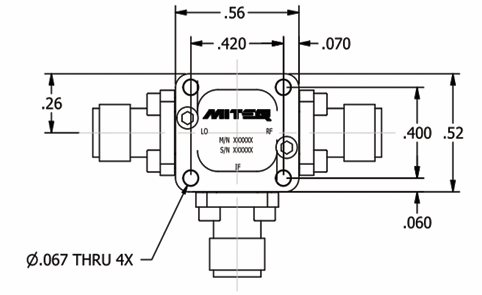

包裝：Connecterized。
規格參數：
| ELECTRICAL SPECIFICATIONS |
| INPUT PARAMETERS | CONDITION | UNITS | MIN. | TYP. | MAX. |
| RF frequencyrange |
| GHz | 37 |
| 43 |
| RF VSWR(RF=-10 dBm,LO=+17 dBm) | 37 to 43 GHz | Ratio |
| 2.0:1 | 一 |
| LO frequency range |
| GHz | 24 | 一 | 37 |
| LO power range |
| dBm | +17 | +18.5 | +20 |
| LO VSWR(LO=+17 dBm) | 24 to 37 GHz | Ratio |
| 2.5:1 |
|
| TRANSFER CHARACTERISTICS | CONDITION | UNITS | MIN. | TYP. | MAX. |
Conversion loss(IF=12.5 to 18.5 GHz,LO=+17 dBm)
LO=24.5 GHz | 37 to 43 GHz | dB |
| 10 | 12 |
Conversion loss(IF=DC to 6 GHz,LO=37 GHz)
LO=+17dBm | 37 to 43 GHz | dB |
| 8 |
|
| Single-sideband noise figure | 37 to 43 GHz | dB |
| 11 |
|
| LO-to-RF isolation | 37 to 43 GHz | dB | 25 | 30 |
|
| LO-to-IF isolation | 37 to 43 GHz | dB |
| 35 |
|
| RF-to-IF isolation | 37 to 43 GHz | dB |
| 30 |
|
| Input power at 1dBcompression | LO=+17 dBm | dBm | 一 | +5 |
|
| Input two-tone third-order intercept point | LO=+17 dBm | dBm |
| +13 | 一 |
| OUTPUT PARAMETERS | CONDITION | UNITS | MIN. | TYP | MAX. |
| IF frequency range | 3 dB Bandwidth | GHz | 一 | DC to 18 |
|
| IF VSWR (IF=-10 dBm,LO=+17 dBm) |
| Ratio |
| 2.0:1 |
|
