LTC2686數模轉換器(DAC)

發布時間:2024-08-28 09:34:49     瀏覽:5679

LTC2686數模轉換器(DAC)

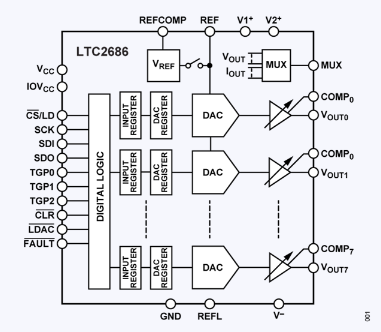

  LTC2686是一款高性能的8通道、16位數模轉換器(DAC),集成了精密基準電壓源,專為需要高精度和多功能性的應用設計。以下是該DAC的主要特點和功能:

  主要特點

  通道數量與分辨率:LTC2686提供8個獨立的DAC通道,每個通道具有16位分辨率。

  輸出范圍:每個通道的輸出范圍可以獨立編程,支持多種輸出范圍,包括0 V至5 V、0 V至10 V、±5 V、±10 V和±15 V。

  單調性:該DAC保證單調性,確保在所有操作條件下輸出電壓的連續性和可預測性。

  輸出緩沖器:內置軌到軌輸出緩沖器,能夠提供或吸收高達55 mA的電流。

  基準電壓源:內部4.096 V精密基準電壓源,支持高精度輸出電壓設置。外部基準電壓源也可用于擴展范圍選項。

  可編程失調和增益:通過可編程失調和增益寄存器,進一步提高DAC輸出的精度。

  接口:支持SPI和MICROWIRE兼容的三線串行接口,可在低至1.71 V的邏輯電平和高達50 MHz的時鐘頻率下工作。

  封裝:提供6 mm x 6 mm的40引腳LFCSP和4.5 mm × 4.5 mm的64引腳WLCSP兩種封裝選項。

  應用領域

  LTC2686適用于多種高精度控制和測量應用,包括:

  - 光纖網絡

  - 儀器儀表

  - 數據采集

  - 自動測試設備

  - 過程控制和工業自動化

  其他特性

  INL誤差:最大積分非線性(INL)誤差為±3 LSB(LTC2686-16)和±0.75 LSB(LTC2686-12)。

  溫度穩定性:基準電壓源的溫度穩定性為±10 ppm/°C(最大值)。

  多路復用器:模擬多路復用器簡化了輸出電壓、負載電流和結溫的測量。

  電源:支持靈活的單電源或雙電源供電。
