ATM Microwave衛星通信Ka波段定向耦合器

發布時間：2024-10-11 09:03:30     瀏覽：5301

　　ATM Microwave的Ka波段定向耦合器是為Ka波段衛星通信系統設計的專用組件。這種定向耦合器的主要功能是監測和分析通過其傳輸的射頻信號，同時不影響主信號路徑的性能。

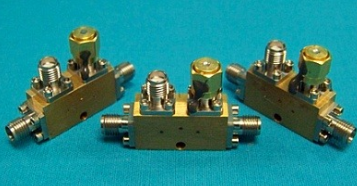

ATM Microwave衛星通信Ka波段定向耦合器g

　　電氣特性

　　射頻連接器： 該耦合器配備了SMA (F) 和2.92mm (K-Type) F兩種類型的射頻連接器。

　　射頻功率： 支持高達20W的平均功率和3KW的峰值功率，適用于高功率衛星通信應用。

　　耦合： 提供10, 20, 30 dB三種標準的耦合值。

　　機械特性

　　結構： 采用帶線纜設計。

　　連接器： 使用不銹鋼材料。

　　工作溫度： 從-55°C到+110°C。

　　表面處理： 采用耐腐蝕的316不銹鋼環氧涂層，符合軍用規格MIL-F-14072。

　　性能參數

　　頻率范圍： 支持從18.3 GHz到31.0 GHz的廣泛頻率范圍。

　　耦合精度： 在不同頻率范圍內，耦合精度保持在±0.5 dB到±1.5 dB之間。

　　插入損耗： 插入損耗低，不包括耦合部分，最大為0.75 dB。

　　VSWR： 電壓駐波比(VSWR)在不同頻率范圍內保持在1.20到2.00之間，確保信號傳輸的穩定性。

　　型號：

Freq
(GHz)		Coupling
(dB)		Freq
Sens
(+/-dB)		Direc.
(dB min)		Insertion Loss (dB)VSWR maxModel No.
Excluding
Coupling		TRUEMainSec
18.3 - 20.210+/-0.500.25130.51.21.61.5C118ka-10
20+/-0.500.25180.50.551.251.5C118ka-20
30+/-0.500.25200.50.51.251.5C118ka-30
18.3 - 31.010+/-0.4120.91.51.71.7C11ka-10
20+/-0.4121.251.31.71.7C11ka-20
30+/-0.712111.71.7C11ka-30
27.5 - 31.010+/-0.4120.91.51.71.7C119ka-10
20+/-0.4121.251.31.71.7C119ka-20
30+/-0.712111.71.7C119ka-30

　　ATM Microwave的Ka波段定向耦合器因其高性能和可靠性，在衛星通信領域中被廣泛應用。這些耦合器不僅支持高功率傳輸，還具有良好的信號監測能力，是衛星通信系統中不可或缺的關鍵組件。

ATM Microwave是美國老牌子的微波元件生產商。主要產品為同軸和波導器件產品，功能包含適配器、衰減器、耦合器、移相器、終端負載，及其Ka波段通訊衛星器件系列，產品滿足空間應用標準和驗證.

深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。
