?CHA4252-QKB Ku,K波段功率放大器

發布時間：2024-11-26 16:57:48 瀏覽：634

CHA4252-QKB是UMS的頻率段17.2-21.3GHz的三級中等功率放大器。CHA4252-QKB通常提供30%的功率附加效率相關聯的25dBm輸出功率。CHA4252-QKB具備30dB的小信號增益值。電源開關為14V/15mA。

CHA4252-QKB通常用于性能卓越系統的非常通用型功率放大器。

CHA4252-QKB專門用于空間應用，特別適合各種微波射頻應用和系統。

CHA4252-QKB根據穩固的GaN-on-SiC HEMT工藝研發，選用成本更低滿足RoHS標準的SMD QFN塑料封裝。

主要特征

17.2-21.3 GHz頻率范圍

線性增益值30dB

25dBm沖擊波@Vd=14V@最大功率

相關PAE=30%

直流電偏置電壓：Vd=14V@ldq=0.015A

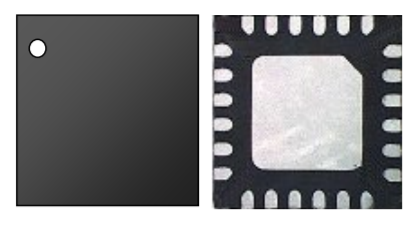

24根導線-QFN 4x4mm2

MSL3

深圳市立維創展科技有限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。

AMPLIFIER

Reference	RF Bandwidth (GHz)		Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Case	Bias (V)
Reference	min	max	Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Case	Bias (V)
CHA4252-QKB	17.2	21.3	30	-	-	-	DC	-	QFN	-
