?SemiGen電感器線圈

發布時間：2024-12-09 17:07:33 瀏覽：465

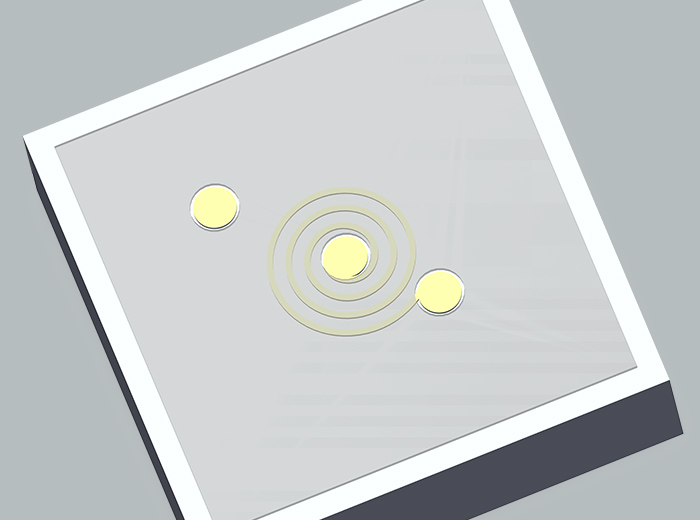

SemiGen的電感線圈通常是在石英基板上采用薄膜工藝制造的。高精密光刻技術和非化學蝕刻技術提供整潔的邊緣，以保障電磁線圈之間的均勻度。根據使用石英并施加聚酰亞胺涂層，SemiGen制造一種不需要保型涂層或鉚接的設備。電感器能夠用一些導電的環氧樹脂環氧樹脂黏合，并將電纜線黏合以相連接。

特征：

不需要“打樁”電磁線圈

板料上的鈍化保護涂層

規格均勻度

表面實體構造電磁線圈

滿足RoHS標準

應用

適用于衰減器、放大器、開關和濾波器，以替代傳統的纏線電磁線圈。工作頻率更是高達20GHz。

SemiGen是美國一家晶圓級射頻器件實力派制造商，從晶圓到封裝器件, 品類豐富，從航天級MIL-PRF 38534到軍用MIL-PRF 19500、750和883，SemiGen致力于提供卓越的質量和可靠性。深圳市立維創展科技有限公司，授權代理于中國區域銷售SemiGen產品，并提供售前和售后技術支持服務。

Inductor Coils

Part #	# of Turns	Inductance Ls (?·H) MIN/ TYP/MAX	RsDC	Rs1GHz	Q @ FT MIN/MAX	Test Frequency, FT (GHz)	Resonant Frequency, FR (GHz)
SG100	1.5	1.0/1.5/2.0	8.5	1.0	60/75	1.5	4.0
SG101	2.5	2.0/2.3/2.6	1.0	1.4	50/60	1.5	3.6
SG102	3.5	3.6/4.2/5.0	1.15	2.0	40/45	1.5	3.2
SG103	4.5	5.0/7.5/9.0	1.75	3.5	37/43	1.5	2.3
SG104	5.5	8.0/10/12.0	1.85	3.75	33/38	1.0	2.05
SG105	7.5	15/20/25	2.4	4.25	27/33	0.5	1.85
SG106	9.5	32/40/48	4.0	70	23/27	0.5	1.4
SG107	12.5	80/90/100	9.5	22	18/24	0.5	0.975
SG108	15.5	150/200/250	16.5	36	14/18	0.5	0.460
SG109	18.5	250/300/350	20	42	10/15	0.5	0.250

Dimensions: Inches

Part #	DIM "A" MAX	DIM "B" MAX	DIM "C" MAX
SG100	.030	.030	.012
SG101	.030	.030	.012
SG102	.040	.040	.012
SG103	.040	.040	.012
SG104	.040	.040	.012
SG105	.045	.045	.012
SG106	.055	.055	.012
SG107	.065	.065	.012
SG108	.075	.075	.012
SG109	.085	.085	.012
