?CHA6357-QKB Ka波段高功率放大器

發布時間:2024-12-24 17:38:31     瀏覽:531

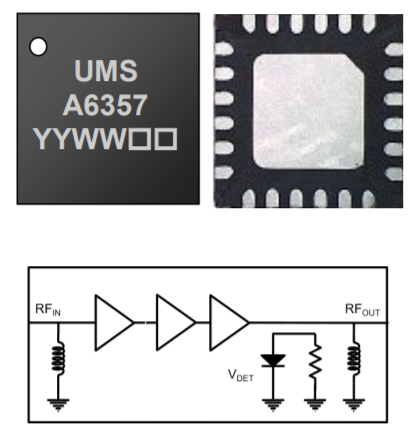

CHA6357-QKB是款封裝單片高功率放大器,在27-31GHz頻帶寬度中具有4W輸出功率和22%的功率附加效率。CHA6357-QKB特別適合VSATSatCom上行鏈路和5G通信網絡技術應用。CHA6357-QKB內部將輸入輸出適配到50Ω,并集成化ESD RF保護。

CHA6357-QKB選用穩固的GaN-on-SiC HEMT工藝技術,使用標準表面貼裝技術24管腳QFN 4x4塑料封裝,滿足RoHS N°2011/65REACh N°1907/2006等標準。此外,CHA6357-QKB具備輸出功率重置功能,能夠提供高線性度和低能耗,可以用作驅動級。


主要特征

寬帶性能:27-31GHz

28dB小信號增益值

+14dBm輸入功率為36dBm Pout

>輸出功率為26dBm時,ACPR35dBc

36dBm輸出功率下20%PAE

直流電偏置電壓:Vd=25V@ldq=70mA

包含輸出功率探測器

24QFN塑料封裝4x4mm2

MSL3

深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。



AMPLIFIER – HPA

Reference

RF Bandwidth (GHz)

Gain
   (dB)

IP3
   (dBm)

P-1dB OUT
   (dBm)

Sat. Output Power
   (dBm)

PAE
   (%)

Bias
   (mA)

Case

Bias
   (V)

min

max

CHA6357-QKB

27.5

30

26

-

-

35

20 @ Psat

90

QFN

25
