?DS852直接數字頻率合成器（DDS）替換AD9858/AD9851
發布時間：2025-03-31 15:28:11 瀏覽：175
DS852直接數字頻率合成器（DDS）與亞德諾半導體（ADI）的AD9858/AD9851在性能參數、應用場景、成本及供應鏈等方面的綜合比較，是決定是否進行替換的關鍵因素。
AD9858：
以其卓越的性能脫穎而出：擁有1Gsps的內部時鐘速度，能夠接收最高達2GHz的輸入時鐘（可選2分頻），并集成了10位DAC。其相位噪聲和無雜散動態范圍表現出色，配備了32位可編程頻率寄存器，簡化了操作，提供了8位并行和SPI串行控制接口。此外，AD9858還支持自動掃頻功能，內置4種頻率配置文件，采用3.3V電源供電，典型功耗為2W。它還集成了可編程電荷泵、相位頻率檢測器以及快速鎖定電路，進一步提升了其性能。
與DS852相比，若DS852同樣具備相似的高速時鐘性能，擁有優良的相位噪聲和無雜散動態范圍，并且在成本、體積、功耗等方面展現出明顯優勢，或者當應用對掃頻功能、頻率配置文件等特性需求不嚴格時，DS852可成為AD9858的替代選擇。特別是DS852在功耗方面表現更佳，更適合于功耗敏感的便攜式設備或電池供電設備，這一特點使其在特定應用場景中更具吸引力。

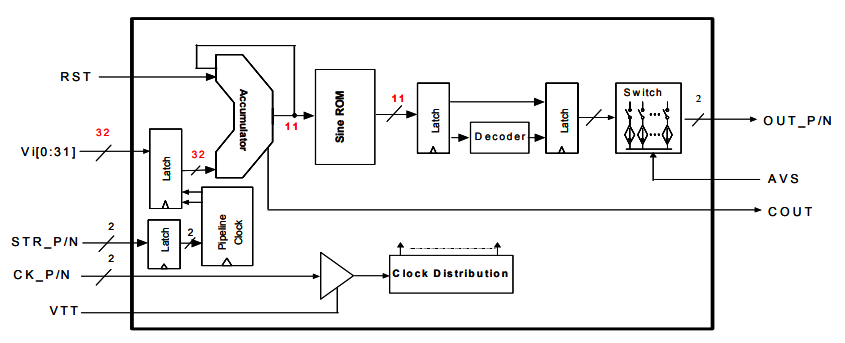

性能參數
參數/型號 | DS852 | AD9858 |
頻率調諧分辨率 | 32位 | 32位（可編程頻率寄存器） |
振幅分辨率 | 11位 | - |
時鐘頻率 | 可達2.5 GHz | 最高2 GHz（輸入時鐘，可選二分頻） |
正弦波生成能力 | 在2.2 GHz時鐘頻率下，能生成接近1.1 GHz的正弦波 | 能夠產生最高400+ MHz的頻率捷變模擬輸出正弦波 |
控制方式 | 可通過微控制器或DSP芯片進行實時控制 | 并行或串行加載格式控制 |
輸出特性 | 帶50Ω背面終端的互補模擬波形輸出 | - |
SFDR（無雜散動態范圍） | 最差大于50 dBc | 出色（具體數值可能因應用而異） |
功耗 | 單個-5.0V電源的功耗為3.0W | 2W（典型值） |
封裝形式 | 64針QFN封裝 | TQFP-100封裝 |
AD9851：
性能參數方面，AD9851內置了可編程的直接數字頻率合成（DDS）系統、高性能數模轉換器（DAC）以及高速比較器。憑借32位的頻率控制字，在180MHz的時鐘頻率下，AD9851能夠實現0.0372Hz的精細輸出頻率分辨率。其內部集成的6倍頻REFCLK倍頻器，允許外接低頻基準時鐘，進而生成180MHz的內部基準時鐘，展現出卓越的無雜散動態范圍和相位噪聲特性。此外，AD9851還提供了5位的可編程相位調制精度，確保輸出波形的相位偏移小于11.25度。
與DS852相比，若DS852在頻率分辨率、相位調制精度等核心指標上能夠滿足特定應用的需求，并且在成本控制、體積優化等方面有著更為嚴苛的要求，或者需要更為靈活多樣的接口方式，那么DS852無疑是一個值得考慮的替代選項。例如，當DS852展現出更高的集成度，能夠在更為緊湊的空間內實現與AD9851相當的功能，或者其接口設計更加便于與系統中的其他芯片進行無縫連接時，DS852便成為了一個更具吸引力的選擇。
性能參數
參數/型號 | DS852 | AD9851 |
頻率調諧分辨率 | 32位 | 32位（通過32位頻率控制字實現） |
時鐘頻率 | 可達2.5 GHz | 最高180 MHz（系統時鐘） |
正弦波生成能力 | 在2.2 GHz時鐘頻率下，能生成接近1.1 GHz的正弦波 | 在180 MHz時鐘下，輸出頻率分辨率較高 |
相位調制精度 | - | 5位（可實現輸出波形的相位偏移小于11.25度） |
控制方式 | 可通過微控制器或DSP芯片進行實時控制 | 并行或串行異步加載格式 |
輸出特性 | 帶50Ω背面終端的互補模擬波形輸出 | 內部高速比較器可將正弦波轉換為方波輸出 |
SFDR（無雜散動態范圍） | 最差大于50 dBc | 較好（具體數值可能因應用而異） |
功耗 | 單個-5.0V電源的功耗為3.0W | 在3.3V供電時，功耗為155mW（或650mW，根據具體型號和條件可能有所不同） |
封裝形式 | 64針QFN封裝 | 超小型28引腳SSOP封裝 |
深圳市立維創展科技是EUVIS的代理經銷商，主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器等產品，原裝現貨，價格優勢，歡迎咨詢。
