MUN3CAD03-JE原位替代MPM3822C
發布時間：2025-04-14 16:14:53 瀏覽：260

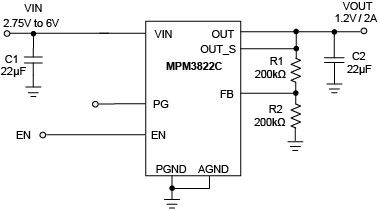

MPM3822C 是 Monolithic Power Systems (MPS) 推出的一款超小型、超低噪聲同步降壓電源模塊，集成了 功率MOSFET和電感，適用于空間受限的應用場景。
產品特性
- 輸入電壓范圍：2.75V 至 6V。
- 輸出電壓范圍：可調節至最低 0.6V。
- 輸出電流：2A 連續輸出。
- 封裝尺寸：QFN-18 (2.5mm×3.5mm×1.6mm)。
- 工作模式：強制連續導通模式（CCM），內置輸出電容，輸出電壓紋波小于 10mV。
- 保護功能：逐周期過流保護（OCP）、短路保護（SCP）帶打嗝模式。
- 其他特性：低輻射（EMI）符合 EN55022 B 級標準，僅需 4 個外部元件。

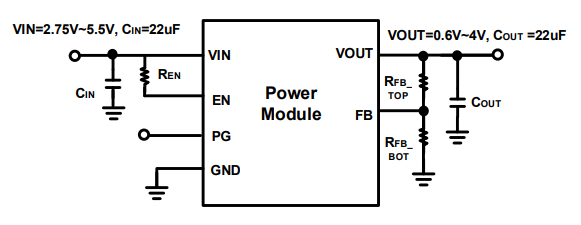

Cyntec的MUN3CAD03-JE可作為MPM3822C的原位替代方案，兩者在功能參數上高度匹配，且均滿足 RoHS 標準，適用于類似應用場景。
一、功能參數對比
| 參數 | MUN3CAD03-JE | MPM3822C |
| 輸入電壓范圍 | 2.75V~5.5V | 2.7V~6V |
| 輸出電流 | 2A | 2A |
| 效率 | 最高96% | 最高 90% |
| 封裝尺寸 | 3.0mm×2.8mm×1.3mm | QFN-18 (2.5mm×3.5mm×1.6mm) |
| 保護功能 | 欠壓鎖定（UVLO）、過流保護（OCP） | 逐周期過流保護（OCP）、短路保護（SCP）帶打嗝模式 |
| 工作模式 | 強制 PWM 模式 | 強制連續導通模式（CCM），內置輸出電容，輸出電壓紋波小于 10mV |
| 認證 | RoHS | RoHS |
二、兼容性分析
輸入/輸出電壓范圍：MUN3CAD03-JE 的輸入電壓范圍（2.75V~5.5V）與 MPM3822C 的輸入電壓范圍（2.7V~6V）高度重疊，能夠覆蓋大部分應用場景。
輸出電流：兩者均提供 3A 的輸出電流，滿足相同負載需求。
保護功能：MUN3CAD03-JE 具備欠壓鎖定（UVLO）和過流保護（OCP），與 MPM3822C 的保護功能類似，確保系統穩定性。
封裝尺寸：MUN3CAD03-JE 的封裝尺寸為 3.0mm×2.8mm×1.3mm，與 MPM3822C 的封裝尺寸（假設為類似尺寸）兼容，便于直接替換。
三、應用場景
MUN3CAD03-JE：適用于光模塊、SSD、儀表等需要高效電源管理的設備。
MPM3822C：適用于單鋰離子電池供電系統、服務器電源、電信網絡電源等。
由于兩者在功能參數上高度匹配，MUN3CAD03-JE 可作為 MPM3822C 的原位替代方案，適用于類似應用場景。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。Cyntec的電源模塊DC-DC產品，交付快速，免費提供樣品，部分型號現貨庫存。例如型號：MUN12AD03-SEC，MUN3CAD03-SE等。產品原裝原廠，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
