在電子系統中，功率器件的熱性能直接決定了其長期穩定性和可靠性。以MUN12AD03-SEC為代表的MOSFET器件，MUN12AD03-SEC的熱性能對其穩定性有顯著影響。

熱阻方面

*熱阻值：MUN12AD03-SEC 的結到環境的熱阻為 39°C/W。

*影響：熱阻越低，模塊在工作時產生的熱量越容易散發，從而能更好地保持芯片內部溫度在正常工作范圍內，提高模塊的穩定性。較高的熱阻會導致芯片在高負載或高溫環境下工作時，內部溫度上升過快，可能會觸發過熱保護，甚至損壞模塊。

工作溫度范圍方面

*溫度范圍：MUN12AD03-SEC的工作溫度范圍為 -40°C 至 +125°C。

*影響：較寬的工作溫度范圍意味著模塊在不同環境條件下都能保持穩定工作。在低溫環境下，模塊的電氣性能和機械性能可能會受到一定影響，但 MUN12AD03-SEC 能在 -40°C 的低溫下正常工作，這保證了其在寒冷環境中的穩定性。而在高溫環境下，模塊內部的熱量積累可能會導致性能下降，甚至損壞，但MUN12AD03-SEC能在 +125°C 的高溫下工作，說明其具有良好的高溫穩定性。

散熱方式方面

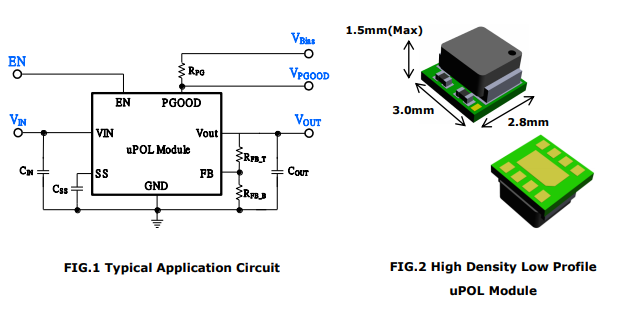

*封裝散熱：MUN12AD03-SEC 采用緊湊的 8-LDFN 裸焊盤模塊封裝，尺寸為 3.0mm × 2.8mm × 1.5mm。裸焊盤設計有助于提高散熱效率，將熱量直接傳導到 PCB 上，從而降低芯片內部溫度。

*PCB 散熱：為了進一步提高散熱效果，建議在 PCB 設計時采用以下措施：

增加散熱面積：在模塊周圍設計足夠的散熱區域，避免其他發熱元件過于靠近，減少熱量堆積。

*使用導熱材料：在 PCB 上使用導熱性能良好的材料，如銅，以提高熱量的傳導效率。

增加散熱孔：在 PCB 上設計散熱孔，以增加空氣流通，幫助熱量散發。

其他方面

*過熱保護：MUN12AD03-SEC 具有過熱保護功能。當模塊內部溫度超過一定閾值時，過熱保護功能會自動關閉模塊，防止因過熱導致的損壞，從而提高模塊在高溫環境下的可靠性。

*輸入輸出濾波：為了減少輸出紋波并提升階躍負載變動時的動態響應，需要在輸出端聯接附加的電容器。推薦應用低ESR聚合物和陶瓷電容，以提升MUN12AD03-SEC的輸出紋波和動態響應。輸入電容器需要盡量接近MUN12AD03-SEC的輸入管腳，以最小化輸入紋波電壓并保證MUN12AD03-SEC穩定性能。良好的濾波設計可以減少因電源紋波和噪聲引起的熱量產生，從而間接提高模塊的穩定性。

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。Cyntec的電源模塊DC-DC產品，交付快速，免費提供樣品，部分型號現貨庫存。例如型號：MUN12AD03-SEC，MUN3CAD03-SE等。產品原裝原廠，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
