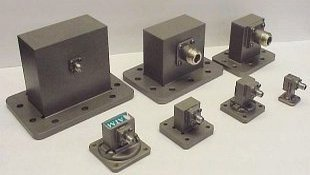

?標準全頻段直角適配器波導至同軸（SMA，Type-K和2.4mm）
發布時間：2025-05-22 16:41:47 瀏覽：371
在微波與毫米波系統中，波導至同軸轉換器是實現不同傳輸線間高效信號過渡的關鍵組件。標準全頻段直角適配器波導至同軸（SMA、Type-K和2.4mm）是一種用于將波導信號轉換為同軸信號的射頻連接器件，廣泛應用于通信、雷達、測試儀器等領域。
接口類型
SMA接口
l 頻率范圍：通常適用于18GHz以下，但通過優化設計（如過渡圓孔抑制高次模）可擴展至26.7GHz以上。
l 優勢：成本低、標準化程度高，適合大規模生產。
l 局限：高頻段需嚴格設計以避免高次模干擾。
Type-K接口
l 頻率范圍：覆蓋至40GHz，適用于毫米波應用。
l 優勢：高頻性能穩定，插損低。
l 局限：價格昂貴，多用于高端儀器或軍用領域。
2.4mm接口
l 頻率范圍：可達50GHz，滿足毫米波極限需求。
l 優勢：超寬頻帶、高精度，適合5G/6G研發及太赫茲研究。
l 局限：機械強度較低，需謹慎處理連接可靠性。
應用場景
l 雷達系統：在相控陣雷達中，適配器用于連接波導饋電網絡與同軸電纜，實現信號的高效傳輸與相位匹配。
l 衛星通信：衛星地面站中，適配器用于波導天線與同軸接收/發射模塊的連接，保障信號穩定傳輸。
l 測試與測量：在矢量網絡分析儀、頻譜分析儀等測試設備中，適配器作為信號傳輸的關鍵組件，確保測試精度。
l 5G及毫米波通信：適用于5G基站、毫米波通信設備的波導-同軸轉換，支持高頻段信號的高效傳輸。
深圳市立維創展科技有限公司授權代理ATM microwave，為中國客戶提供技術支持，歡迎咨詢。
| WG Size | Freq. (GHz) | Model No. | Coax Connector | VSWR (Max.) | Power CW (Watts) | Peak Power (kW) | I.L. (Max.) |
|---|
| WR650 | 1.12 - 1.70 | 650-251A-2 | SMA-(f) | 1.25 | 50 | 3 | 0.12 |
| WR430 | 1.70 - 2.60 | 430-251A-2 | SMA-(f) | 1.25 | 50 | 3 | 0.13 |
| WR340 | 2.20 - 3.30 | 340-251A-2 | SMA-(f) | 1.25 | 50 | 3 | 0.14 |
| WR284 | 2.60 - 3.95 | 284-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.15 |
| WR229 | 3.30 - 4.90 | 229-251B-2 | SMA-(f) | 1.25 | 50 | 3 | 0.16 |
| WR187 | 3.95 - 5.85 | 187-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.17 |
| WR159 | 4.90 - 7.05 | 159-251B-2 | SMA-(f) | 1.25 | 50 | 3 | 0.18 |
| WR137 | 5.85 - 8.20 | 137-251B-2 | SMA-(f) | 1.25 | 50 | 3 | 0.20 |
| WR112 | 7.05 - 10.0 | 112-251B-6 | SMA-(f) | 1.25 | 50 | 3 | 0.21 |
| WR102 | 7.00 - 11.0 | 102-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.22 |
| WR90 | 8.20 - 12.4 | 90-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.23 |
| WR75 | 10.0 - 15.0 | 75-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.25 |
| WR62 | 12.4 - 18.0 | 62-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.27 |
| WR51 | 15.0 - 22.0 | 51-251B-6 | SMA-(f) | 1.25 | 50 | 3 | 0.29 |
| WR51 | 15.0 - 22.0 | 51-252.4A-6 | 2.4mm-(f) | 1.35 | - | - | - |
| WR42 | 18.0 - 26.5 | 42-25KA-6 | Type K-(f) | 1.25 | 50 | 3 | 0.50 |
| WR42 | 18.0 - 26.5 | 42-251ZA-6 | SMA-(f) | 1.25 | 50 | 3 | 0.50 |
| WR34 | 22.0 - 33.0 | 34-25KB-6 | Type-K (f) | 1.25 | 10 | 3 | 0.35 |
| WR34 | 22.0 - 33.0 | 34-252.4A-6 | 2.4mm-(f) | 1.35 | - | - | - |
| WR28 | 26.5 - 40.0 | 28-25KZA-6 | Type-K (f) | 1.25 | 10 | 3 | 0.39 |
| WR28 | 26.5 - 40.0 | 28-252.4A-6 | 2.4mm-(f) | 1.35 | - | - | - |
| WR22 | 33.0 - 40.0 | 22-25KA-6 | Type-K (f) | 1.35 | 10 | 3 | 0.41 |
| WR22 | 33.0 - 50.0 | 22-252.4A-6 | 2.4mm-(f) | 1.35 | 10 | 3 | 0.41 |
| WR19 | 40.0 - 60.0 | 19-252.4A-6 | 2.4mm-(f) | 1.35 | - | - | - |
