?OK-xA3系列超低相位噪聲表面貼裝TCXO
發布時間：2025-05-23 16:35:31 瀏覽：206
OK-xA3系列超低相位噪聲表面貼裝TCXO（溫度補償晶體振蕩器）是一款針對高精度時鐘需求設計的元器件，OK-xA3系列超低相位噪聲表面貼裝TCXO憑借其卓越的頻譜純度、溫度穩定性和小型化設計，成為高精度時鐘需求的理想選擇。在5G、衛星導航、雷達等高端應用中，其性能優勢可明顯提升系統整體性能。
技術規格
頻率范圍：30 MHz至1 GHz，能夠滿足多種高頻應用場景的需求。
工作電壓：3.3V，適用于低功耗設計。
工作溫度范圍：-40°C至+85°C，具有良好的溫度適應性。
輸出類型：支持CMOS、正弦波、差分PECL或LVDS等多種輸出類型，能夠適配不同的電路設計需求。
封裝形式：采用基于FR4的小型表面貼裝封裝，尺寸為25 mm × 22 mm，具有7個引腳，適合緊湊型設備。
性能優勢

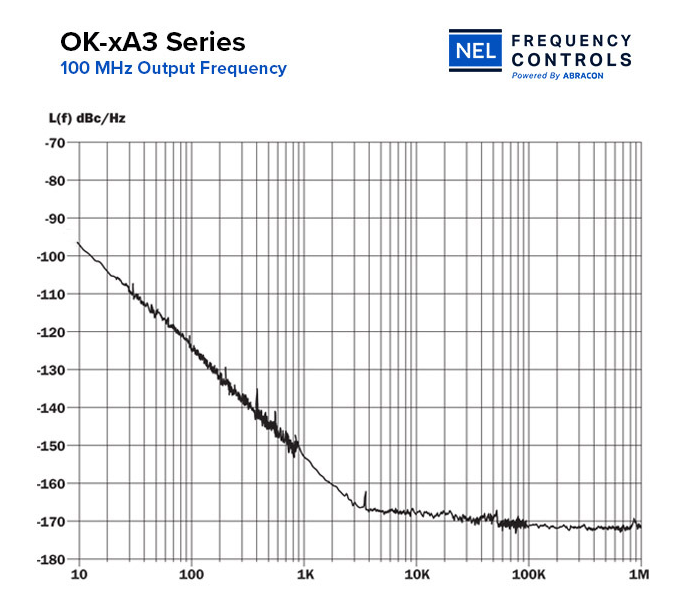

1. 超低相位噪聲
相位噪聲是衡量振蕩器頻譜純度的關鍵指標，直接影響系統的誤碼率、信號解析度和定位精度。OK-xA3系列通過優化晶體諧振器設計、低噪聲放大電路及溫度補償算法，實現了相位噪聲的顯著降低，尤其在中高頻段（如10MHz~1GHz）表現優異，可滿足5G通信、衛星導航等對時鐘信號純凈度要求極高的場景。
2. 高精度溫度補償
采用先進的數字溫度補償技術（如ADTC或MCXO），能夠在-40°C至+85°C的寬溫范圍內將頻率穩定性控制在±0.5ppm以內，確保時鐘信號在極端溫度環境下仍能保持高精度，適用于車載電子、工業控制等環境多變的場景。
3. 緊湊表面貼裝設計
封裝尺寸通常為2.0mm×1.6mm或更小，適合高密度PCB布局，滿足便攜式設備（如無人機、手持終端）對小型化的需求。
應用場景
通信設備：如5G基站、光模塊等，能夠提供穩定的射頻參考時鐘，降低誤碼率。
工業自動化：在PLC、伺服系統等設備中，確保通信與控制的實時性和精確性。
測試與測量設備：為高速ADC/DAC采樣提供低抖動參考信號，提升系統信噪比與分辨率。
衛星導航：如車載導航、無人機定位等，維持高精度授時。
深圳市立維創展科技有限公司授權代理銷售NEL Frequency Controls產品，主要提供VCXO、TCXO、OCXO、MOCXO和Synthesizer等元件產品，以其絕佳的精度和相噪特性，倍受全球高端客戶認可，目前廣泛應用于航天航空、衛星通信、遙感遙測等場合。歡迎咨詢。
Series | Package | Frequency
Range | Tightest
Stability | Widest
Temp Range | Supply
Voltage | Output | PN Grade | dBc/Hz
@10Hz | dBc/Hz
@100Hz | dBc/Hz
@1kHz | dBc/Hz
@10kHz |
OK-xA3 | 25x22 7-SMD | 30 MHz – 1 GHz | 0.28ppm | -40°C ~ 85°C | 3.3V or 5V | CMOS, (LV)PECL,
LVDS, or Sine Wave |
| -80 | -110 | -140 | -155 |
