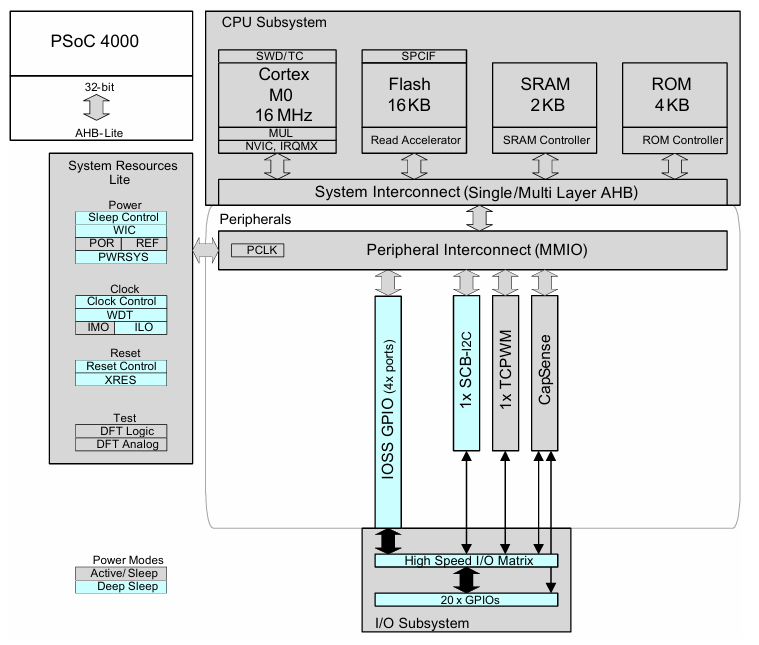

PSOC 4000系列是由Cypress（現英飛凌）推出的可擴展、可重配置平臺架構，專為嵌入式系統設計打造。其核心產品PSoC 4000系列作為該架構的入門級成員，集成了32位Arm? Cortex?-M0 CPU，通過可編程模擬與數字模塊及靈活自動布線資源，為開發者提供高度定制化的硬件設計能力。PSOC 4000系列聚焦低功耗、高性能電容式感應（CapSense）及通用模擬功能，適用于物聯網（IoT）、人機交互（HMI）、工業控制等場景，并保持與PSoC 4平臺其他產品的向上兼容性。
核心特性與優勢
1. 32位MCU子系統
l 16 MHz Arm Cortex-M0 CPU：平衡性能與功耗，適用于資源受限的嵌入式應用。
l 16 KB閃存（含讀取加速器） + 2 KB SRAM：滿足基礎程序存儲與實時數據處理需求。
2. 可編程模擬與數字資源
l 雙電流DAC（IDAC）：支持通用模擬信號生成或電容式感應應用。
l 低功耗比較器（帶內部參考）：實現低成本信號監測與閾值檢測。
l 有限ADC功能：通過電容感應模塊提供基礎模擬信號采集能力。
3. 超低功耗設計
l 1.71V至5.5V寬電壓范圍：適配電池供電、工業傳感器等場景。
l 深度睡眠模式：支持通過中斷或I2C地址匹配喚醒，電流消耗極低，延長設備續航。
4. 行業領先的電容式感應（CapSense）
l CSD（Sigma-Delta）技術：提供高信噪比（SNR>5:1）與防水性能，適用于觸摸按鍵、滑條等交互界面。
l SmartSense?自動調校：針對5 pF至45 pF傳感器電容范圍，自動優化硬件參數，簡化開發流程。
5. 靈活通信與定時功能
l I2C模塊深度睡眠支持：主設備可通過地址匹配喚醒設備，優化低功耗通信場景。
l 16位TCPWM定時器：支持中心對齊、邊緣對齊及偽隨機模式，兼容電機控制、PWM調光等高可靠性應用。
6. 可編程GPIO與封裝選項
l 多達20個GPIO引腳：支持CapSense功能復用，并可編程驅動模式、強度及轉換速率。
l 多樣化封裝：提供28-SSOP、24-QFN、16-SOIC等小型化封裝，適配空間受限設計。
開發支持與生態
1. PSoC Creator集成開發環境（IDE）
l 原理圖驅動設計：通過拖拽式界面配置模擬/數字模塊，自動完成資源布線。
l 統一API接口：所有外設（固定功能或可編程）均提供標準化API，加速軟件集成。
2. 工業標準工具兼容性
l 支持基于Arm的第三方開發工具（如Keil MDK、IAR Embedded Workbench），無縫銜接現有開發流程。
應用場景
物聯網設備：智能傳感器、可穿戴設備（低功耗+電容感應）。
人機交互界面：家用電器觸控面板、工業設備按鍵（CapSense技術）。
工業控制：電機驅動、狀態監測（高可靠性定時器+模擬信號處理）。
消費電子：智能玩具、便攜式醫療設備（小型化封裝+低功耗）。
為什么選擇PSoC 4000？
成本與性能平衡：入門級Arm Cortex-M0內核滿足基礎計算需求，同時提供可編程硬件擴展性。
快速開發周期：CapSense自動調校與PSoC Creator原理圖設計工具顯著縮短產品上市時間。
長期技術支持：作為PSoC 4平臺成員，兼容未來升級路徑，降低技術迭代風險。
深圳市立維創展科技授權經銷Cypress微控制器，產品原廠進口，價格優勢，歡迎咨詢！！！
Product | Family | Frequency max [MHz] | Flash [kByte] | SRAM [kByte] | I/O Pins | Operating Voltage min [V] | Operating Voltage max [V] | Operating Temperature min [°C] | Operating Temperature max [°C] | Peak Reflow Temp [°C] |
CY8C4013LQI-411 | PSOC 4000 | 16 | 8 | 2 | 13 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4013LQI-411T | PSOC 4000 | 16 | 8 | 2 | 13 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4013SXI-400 | PSOC 4000 | 16 | 8 | 2 | 5 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4013SXI-400T | PSOC 4000 | 16 | 8 | 2 | 5 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4013SXI-410 | PSOC 4000 | 16 | 8 | 2 | 5 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4013SXI-410T | PSOC 4000 | 16 | 8 | 2 | 5 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4013SXI-411 | PSOC 4000 | 16 | 8 | 2 | 13 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4013SXI-411T | PSOC 4000 | 16 | 8 | 2 | 13 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014FNI-421AT | PSOC 4000 | 16 | 16 | 2 | 13 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQA-422T | PSOC 4000 | 16 | 16 | 2 | 20 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQA-422ZT | PSOC 4000 | 16 | 16 | 2 |
| 1.71 | 5.5 |
| 85 | 260 |
CY8C4014LQE-422ZT | PSOC 4000 | 16 | 16 | 2 |
| 1.71 | 5.5 | -40 | 125 | 260 |
CY8C4014LQI-412 | PSOC 4000 | 16 | 16 | 2 | 20 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQI-412T | PSOC 4000 | 16 | 16 | 2 | 20 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQI-421 | PSOC 4000 | 16 | 16 | 2 | 13 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQI-421T | PSOC 4000 | 16 | 16 | 2 | 13 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQI-422 | PSOC 4000 | 16 | 16 | 2 | 20 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQI-422T | PSOC 4000 | 16 | 16 | 2 | 20 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014LQS-422ZT | PSOC 4000 | 16 | 16 | 2 |
| 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4014PVI-412 | PSOC 4000 | 16 | 16 | 2 | 20 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014PVI-422 | PSOC 4000 | 16 | 16 | 2 | 20 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014PVI-422T | PSOC 4000 |
|
|
|
|
|
|
|
|
|
CY8C4014SXA-421ZT | PSOC 4000 | 16 | 16 | 2 |
| 1.71 | 5.5 |
| 85 | 260 |
CY8C4014SXI-420 | PSOC 4000 | 16 | 16 | 2 | 5 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014SXI-420T | PSOC 4000 | 16 | 16 | 2 | 5 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014SXI-421 | PSOC 4000 | 16 | 16 | 2 | 13 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014SXI-421T | PSOC 4000 | 16 | 16 | 2 | 13 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4014SXS-421ZT | PSOC 4000 | 16 | 16 | 2 |
| 1.71 | 5.5 | -40 | 105 | 260 |
