?ALN4300-02-2335毫米波低噪聲放大器WENTEQ
發布時間：2025-06-18 16:33:36 瀏覽：137
ALN4300-02-2335毫米波低噪聲放大器（LNA）是專門針對高頻通信與機載雷達所打造的高性能器件，頻率范圍精準覆蓋 23 - 35GHz 毫米波頻段。ALN4300-02-2335使用先進的芯片制造工藝精心制造，在噪聲性能方面表現優異，同時滿足出色的增益平整度，能夠長期且高效地放大高頻段（毫米波）信號，被譽為高頻信號放大領域的核心利器。
關鍵參數
1. 電氣性能
頻率范圍：23-35GHz
噪聲系數：標稱值1.5dB(在28GHz)
增益值：22dB±1.5dB(標稱值)
增益值平整度：±1.0dB(在整體頻段內)
輸入/輸出回波損耗：>12dB
輸出功率1dB壓縮點：+12dBm(標稱值)
2. 物理特性
封裝：表面貼裝(SMD)封裝
規格：3.0mm×3.0mm×0.85mm
溫度范圍：-40°C至+85°C
電源電壓：+3.3V(標稱值)
電流消耗：60mA(標稱值)
應用領域
毫米波通信系統：適合于5G和未來6G通信的毫米波頻段，為高速度數據通訊提供保障。
衛星通訊：在衛星通信系統中，低噪聲放大器是接收鏈路的關鍵器件，能夠放大微弱的下行信號，提高信號質量。
機載雷達：應用于雷達接收器前端，對雷達回波數據進行放大，提高雷達的探測能力。
電子偵察與對抗：在電子戰領域，低噪聲放大器適合于接收和放大敵方的信號，為后續的信號處理和干擾提供保障。
深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
Parameters |
| Specifications |
Minimum | Typical | Maximum |
Frequency Range | GHz | 42.5 |
| 43.5 |
Nominal Gain @25°C base plate temperature | dB | 20 | 23 | 27 |
Noise Figure | dB |
| 3.5 | 4.0 |
P-1dB Compression Point | dBm | 15.0 | 16.0 |
|
Output IP3 | dBm | 23.0 | 25.0 |
|
Gain flatness | dB |
| +/-0.75 | +/-1.0 |
Gain Variation over Temperature Range | dB |
| +/-1.5 |
|
Reverse Isolation | dB |
| 45.0 |
|
Input VSWR | - |
| 2.0:1 | 3.0:1 |
Output VSWR | - |
| 2.0:1 | 3.0:1 |
Spurious | dBc |
| 60.0 |
|
Operating Temperature | °C | -40.0 |
| +75.0 |
Survival Temperature | °C | -45.0 |
| +85.0 |
DC Power Supply Voltage | V |
| +12.0 |
|
DC Power Supply Current | mA |
| 250.0 | 300.0 |
RF In/Out connectors |
| 2.4mm-Female |
DC Input Connector |
| Feedthru Pin |

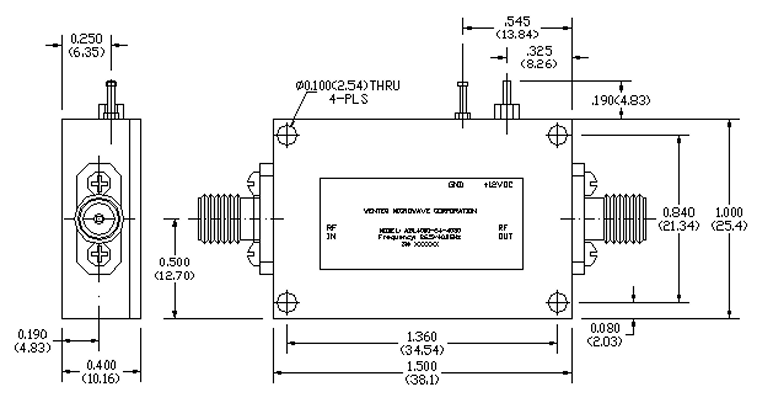

Size | inches | 1.50×1.0×0.4 |
