?JCK6024S05 DC-DC轉換器：高效電源轉換的核心器件
發布時間：2025-07-07 16:31:27 瀏覽：11
JCK6024S05是由XP Power生產的60W隔離式DC-DC轉換器，具備高功率密度和DIP封裝類型,安裝到50.8 x 50.8 x 10.2mm（2英寸x 2英寸x 0.4英寸）的PCB安裝金屬機殼中。具備2:1的輸入電壓范圍，為18至36VDC或36至75VDC，具備3.3、5、12、15VDC的穩壓單輸出，可利用調整電阻器調整±10%。

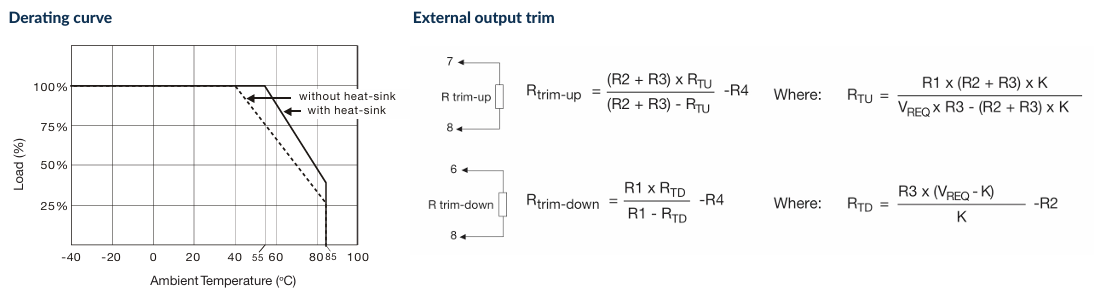

JCK6024S05在輸入輸出間存在1.6kVDC隔離。遠程開/關是標準配備，過電流、過電壓和過溫保護亦是如此。工作溫度范圍為-40°C至+85°C，降額超過+40°C。安裝時，可選擇散熱器（-HK）能延長全功率操作溫度。
特征
穩壓單輸出3.3至15VDC
2:1輸入范圍
50.4 x 50.4mm（2“x 2”）占用空間，10.2mm輪廓線
輸出調整±10%
1.6kVDC隔離
過電流、過電壓和過溫度保護
遠程控制
-操作溫度為40℃至+85℃
全功率至+50C
規格：50.8 x 50.8 x 10.16mm
應用領域
工控自動化
l 為PLC、傳感器、實行器等設備提供高效5V電源，適用于工廠復雜電磁環境。
l 例子：在-20°C的冷庫中，轉換器依然可以穩定輸出，兼容設備長時間運行。
通訊設備
l 為通信基站、交換機等提供隔離電源，避免地環路影響，提高傳輸性能。
l 優勢：1600VDC隔離電壓滿足通訊設備對電氣隔離的嚴苛要求。
交通物流
l 用作新能源充電樁系統、軌道交通信號控制，承受震動與溫度變化。
l 案例：在高鐵車廂內，轉換器為監控攝像機供電設備，-40°C至+85°C范圍內安全可靠運行。
醫療儀器
l 為便攜式醫療器械（如超聲儀、監護設備）提供低噪音、高效率電源。
l 認證：滿足醫療器械檢測標準（如IEC 60601-1）。
深圳市立維創展科技有限公司授權代理銷售XP?POWER電源模塊產品。產品包括：AC-DC電源、DC-DC轉換器、高壓AC-DC電源、高壓DC-DC轉換器、射頻電源系統、三相電源。歡迎咨詢。
Model number | Input voltage | Output voltage | Output current | Efficiency | No load Input current | Full load Input current | Maximum capacitive load |
JCK6024S3V3 | 3.3VDC | 3.3VDC | 14A | 91% | 80mA | 2151mA | 36000μF |
JCK6024S05 | 18-36VDC | 5.0VDC | 12A | 92% | 100mA | 2762mA | 20400μF |
JCK6024S12 | 18-36VDC | 12.0VDC | 5A | 91% | 40mA | 2793mA | 3550μF |
JCK6024S15 | 18-36VDC | 15.0VDC | 4A | 91% | 40mA | 2793mA | 2300μF |
JCK6048S3V3 | 3.3VDC | 3.3VDC | 14A | 91% | 50mA | 1075mA | 36000μF |
JCK6048S05 | 36-75VDC | 5.0VDC | 12A | 92% | 60mA | 1389mA | 20400μF |
JCK6048S12 | 36-75VDC | 12.0VDC | 5A | 91% | 40mA | 1397mA | 3550μF |
JCK6048S15 | 36-75VDC | 15.0VDC | 4A | 91% | 40mA | 1397mA | 2300μF |
