產(chǎn)品詳情介紹

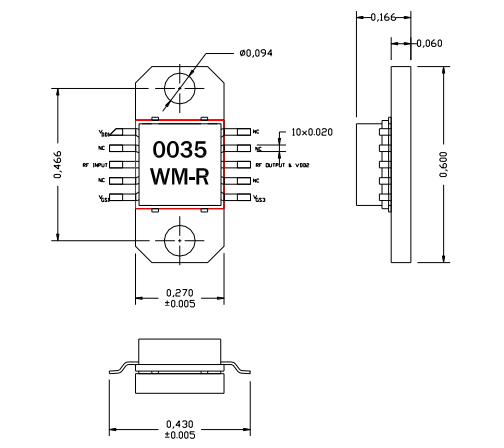

AM003536WM-BM/EM/FM-R是一種超寬帶砷化鎵MMIC功率放大器。它在0.01到3.5ghz波段有22db的增益和36dBm的輸出功率。該MMIC是一個陶瓷封裝，射頻和直流引線都在封裝的較低層次，以便于低成本的SMT組裝到PC板上。當直接安裝到印刷電路板上時，請參閱應(yīng)用說明ANB700。由于高功耗，我們強烈建議將這些設(shè)備直接安裝在金屬散熱器上。AM003536WM-EM是一個銅鎢直引線插入式封裝。AM003536WM-FM-R是安裝在鍍金銅法蘭托架上的AM003536WM-BM-R。法蘭上有兩個螺孔，便于擰到金屬散熱器上。這兩個部分都符合RoHS標準。
特征
?從10MHz到3.5GHz的寬帶
?高輸出功率，P1dB=36dBm
?高增益，22dB
?輸入/輸出匹配50歐姆
應(yīng)用
?軟件無線電
?儀表
?增益塊
