LMZ21701SILR降壓模塊(集成電感器)
發布時間:2022-01-25 17:22:41 瀏覽:1495

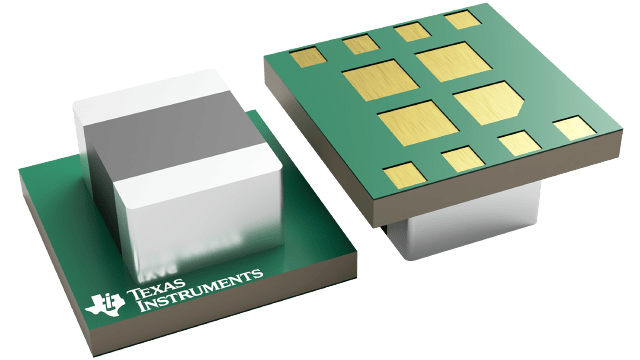

LMZ21701SILR微型模塊是一種便于運用的降壓DC/DC解決方案,能夠在空間限制的應用領域中驅動高至1000mA的負載。操作過程只需要一個輸入電容器、一個輸出電容器、一個軟啟動電容器和兩個電阻器。LMZ21701SILR微型模塊選用8針DFN封裝形式,具有集成化電感。LMZ21701SILR體系結構根據DCS操縱?(直接操縱,無縫對接切換至省電模式)。這種結構融合了遲滯型變換器的迅速瞬態響應和穩定性能,及其電壓模式和電流模式控制器的精確直流電輸出調整。
LMZ21701SILR體系結構運用脈沖寬度調制(PWM)模式來符合中負載和重負載規定要求,并在輕負載下運用節能模式(PSM)來實現高工作效率。在PWM模式下,開關頻率操縱在輸入電壓范圍內。該值關鍵在于輸出電壓設定,通常在低輸出電壓下減少,以實現更高的工作效率。在PSM中,開關頻率隨負載電流線性減少。由于該機器設備的結構在單個電路搭建塊中支持兩種操控模式(PWM和PSM),因此操控模式之間的轉換是無縫對接的,對輸出電壓的影響最低。
特點
?集成化電感;
?微型3.5mm×3.5mm×1.75mm封裝形式;
?35-mm2解決方案尺寸(單側);
?結溫范圍為-40°C至125°C;
?可調式輸出電壓;
?集成化補償;
?可調式軟啟動功能;
?啟動至預偏置負載;
?電源常規狀態和使能引腳;
?節能模式無縫對接轉換;
?高至1000mA的輸出電流;
?輸入電壓范圍為3V至17V;
?輸出電壓范圍為0.9V到6V;
?工作效率高達95%;
?1.5μA關閉電流;
?17μA靜態電流;
?運用LMZ21701并利用WEBENCH?電源設計器創建定制設計;
應用領域
?3.3V、5V或12V輸入電壓的負載點轉換;
?空間限制型;
?低壓降穩壓器(LDO)替代產品;
TI的DC-DC電源模塊LMZ21701SILR由于優異的性能和小體積,備受眾多項目青睞,但貨期緊張,臺達旗下Cyntec電源模塊基于高性能、小體積的市場需求,于2021年推出新產品MUN3CAD03-SE,以其高達94%的電源效率,迅速獲得市場的認可,在鋰電池、服務器、AI加速卡、光模塊等領域經過嚴苛的應用考驗。并且完全pin to pin替代LMZ21701SILR。
詳情了解Cyntec電源模塊請點擊:http://m.imhgnv.cn/brand/16.html
