LMZ21700降壓DC/DC微型模塊
發布時間:2022-02-23 17:00:41 瀏覽:1032

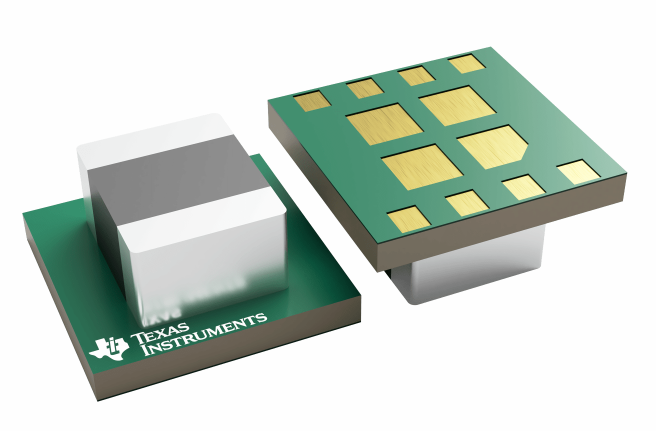

LMZ21700微型模塊是便于安裝使用的降壓DC/DC解決方案,可在空間受到限制的應用領域中驅使高至650mA的負載。僅需一個輸入電容器、一個輸出電容器、一個軟啟動電容器和兩個電阻器就可以實現基本操作。
特性
?集成電感;
?微型3.5mm×3.5mm×1.75mm封裝形式;
?35mm2Solution Size(Single Sided);
?–40°C至125°C結溫范圍;
?可調式輸出電壓;
?集成補償;
?可調式軟啟動功能;
?運行至預偏置負載;
?電源正常狀態和使能引腳;
?低能耗模式無縫轉換;
?輸出電流高至650mA;
?輸入電壓范圍為3V至17V;
?輸出電壓范圍為0.9V到6V;
?工作效率高達95%;
?1.5μA斷開電流;
?17μA靜態電流;
?安裝使用LMZ21700并利用WEBENCH?電源設計器創建定制設計;
應用領域
?3.3V、5V或12V輸入電壓的負載點轉換;
?空間受到限制型應用領域;
?低壓降穩壓器(LDO)替代產品;
TI的DC-DC電源模塊由于優異的性能和小體積,備受眾多項目青睞,但貨期緊張,臺達旗下Cyntec電源模塊基于高性能、小體積的市場需求,以其高超的電源效率,迅速獲得市場的認可,在鋰電池、服務器、AI加速卡、光模塊等領域經過嚴苛的應用考驗。并且完全pin to pin替代。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec電源模塊請點擊:http://m.imhgnv.cn/brand/16.html
