TPSM84209降壓模塊(集成電感器)
發布時間:2022-03-02 16:58:01 瀏覽:1277

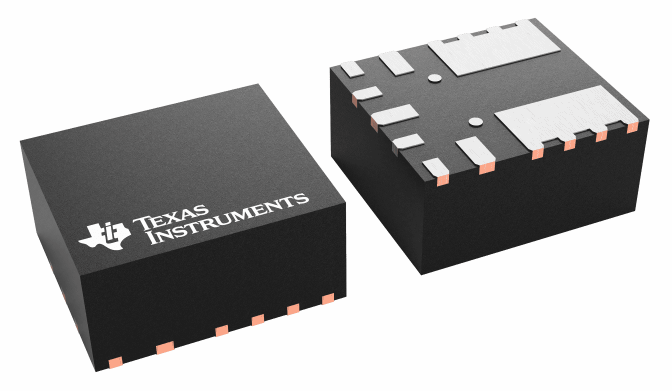

TPSM84209電源模塊是款便于應用領域的集成式電源,TPSM84209由一個帶屏蔽式電感的2.5ADC/DC轉換器和無源元件組合而成,而且采用薄型QFN封裝。這套整體電源解決方案僅應用了四個外部模塊,同時仍可以調節核心技術參數以滿足相應的設計要求。TPSM84209具備較寬的輸入電壓范圍和較小的規格尺寸封裝,這促使TPSM84209特別適合用作要求輸出電流高達2.5A的電源軌。QFN封裝便于焊接到印刷電路板上,而且具備優異的功率耗散能力。TPSM84209極具靈活性且功能豐富,特別適合為各種類型元器件和系統供電。
特性
?完整的集成式電源解決方案可實現小規格尺寸的薄型設計
?4.5mm×4mm×2mmQFN封裝
?寬輸出電壓范圍(1.2V至6V)
?固定開關頻率(750kHz)
?高級Eco-mode?,用作提高輕負載效率
?可編程欠壓鎖定(UVLO)
?超溫熱斷開保護
?過電流保護(間斷模式)
?安全預偏置輸出啟動
?工作IC結溫范圍:-40°C至+125°C
?工作環境溫度范圍:-40°C至+85°C
?增強的熱性能:29.5°C/W
?滿足EN55011輻射EMI標準-集成屏蔽電感器
?采用TPSM84209并借助WEBENCH?電源設計器創建定制設計方案
應用領域
?工業和電機控制
?自動測試設備
?醫療和影像設備
?高密度電源系統
但由于TI的大面積缺料情況,很多客戶面臨超高價調貨的情況,甚至于渠道貿易商價格超過50倍正常行情。
而知名電源制造商臺達旗下Cyntec產品,早已推出uPOL 電源模塊產品原位替代,完美解決,大量現貨供應。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec請點擊:http://m.imhgnv.cn/brand/16.html
