LMZ31707降壓電源模塊
發布時間：2022-03-23 17:18:26 瀏覽：1178
LMZ31707 SIMPLE SWITCHER?電源模塊是款便于應用領域的集成電源解決方案，它將7-aDC-DC轉換器與功率MOSFET、屏蔽電感和無源器件連接起來，生成一個精巧的QFN封裝。這種總功率解決方案只接受三個外部部件，并清除了回路補償和磁性零部件選擇流程。

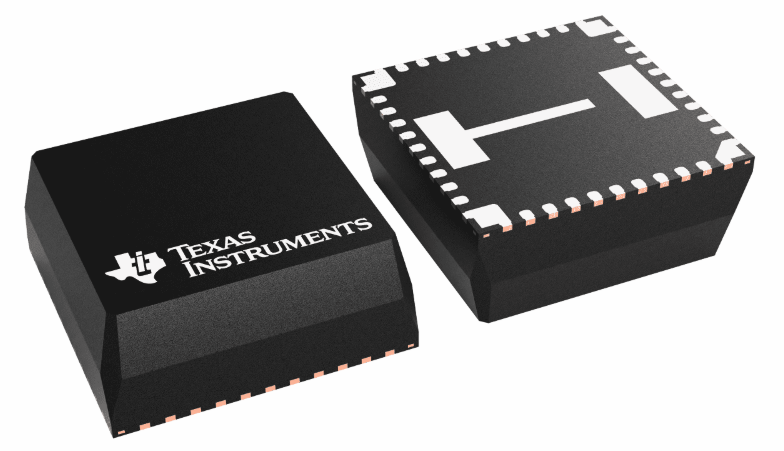

LMZ31707降壓電源模塊10mm×10mm×4.3mmQFN封裝便于焊接到印刷線路板上，并接受緊湊型的負載點設計方案。LMZ31707的熱阻抗為13.3°C/W，具備95%以上的效率和優異的功耗性能。LMZ31707提供了離散負載點設計方案的靈活性和功能集，特別適合為各種IC和系統配電。領先的封裝技術提供了與標準QFN安裝使用和檢測技術兼容的強悍安全可靠的電源解決方案。
特征
?完整的集成電源解決方案可完成占用面積小、外形精巧的設計方案
?10mm×10mm×4.3mm包裝
–引腳與LMZ31710和LMZ31704兼容
?效率高達95%
?生態模式?/輕載效率（LLE）
?寬輸出電壓調節0.6V至5.5V，參考精度為1%
?輕巧更大電流量的并聯運作
?可選分離式電源軌接受輸入電壓降至2.95V
?可調式開關頻率（200kHz至1.2MHz）
?與外部時鐘同步
?提供180°異相時鐘信號
?可調式慢速啟動
?輸出電壓排序/跟蹤
?功率輸出良好
?可編程欠壓鎖定（UVLO）
?過電流量和過溫保護
?預偏置輸出啟動
?工作溫度范圍：–40°C至+85°C
?提高的熱性能：13.3°C/W
?滿足EN55022B級排放規范
–集成屏蔽電感器
?使用LMZ31707和WEBENCH?Power Designer創建定制設計方案
應用領域
?寬帶和通訊基礎設施
?自動化測試和醫療器械
?Compact PCI/PCIexpress/PXIexpress
?DSP和FPGA負載點應用
由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。
而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊產品原位替代，完美解決，大量現貨供應。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
