TPS84A20降壓模塊(集成電感器)
發布時間:2022-03-25 17:16:58 瀏覽:1243

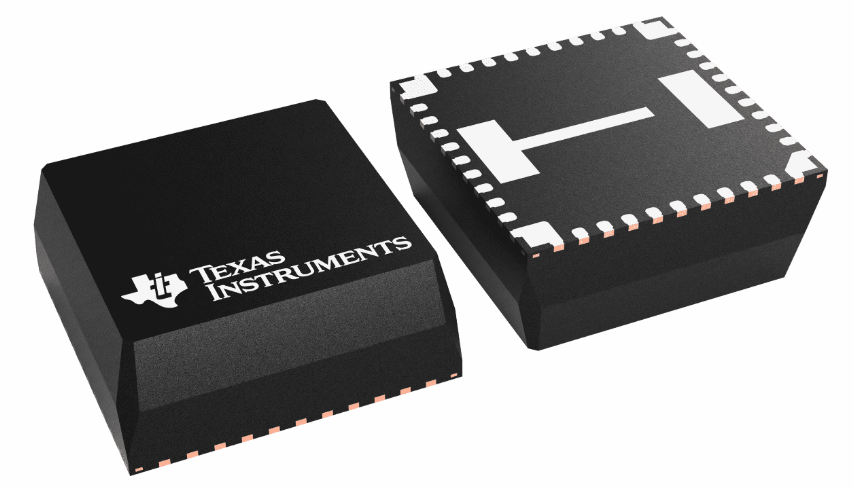

TPS84A20是款簡單易用的集成電源解決方案。它將10A DC/DC轉換器與功率MOSFET、電感和無源元件集成在一個小型QFN封裝中。這種整體電源解決方案只需要三個外部組件,消除了回路補償和磁性組件選擇的過程。TPS84A20采用10mm×10mm×4.3mm QFN封裝,易于焊接到印刷電路板上,可實現緊湊的負載點設計。TPS84A20提供了離散負載點設計的靈活性和功能集,非常適合為各種集成電路(IC)和系統供電。TPS84A20的先進封裝技術可以提供與標準QFN安裝和測試技術兼容的強大、耐用和可靠的電源解決方案。
特性
?完整的集成化電源解決方案可完成小尺寸和扁平設計
?10mm×10mm×4.3mm封裝形式
?效率最高可達95%
?Eco-mode?/輕負載效率(LLE)
?寬輸出電壓調整范圍為0.6V至5.5V,基準精度為1%
?適用針對更高電流量的并行運作
?可選分離電源軌可完成低至2.95V的輸入電壓
?可調整的開關頻率范圍(200kHz至1.2MHz)
?與外部時鐘同步
?提供180°異相位時鐘信號
?可調式慢速啟動
?輸出電壓排序/跟蹤
?電源正常輸出
?可編程欠壓鎖定(UVLO)
?過電流和超溫保護
?預偏置輸出啟動
?工作溫度范圍:–40°C至+85°C
?增加的散熱性能:13.3°C/W
?滿足EN55022B類輻射標準
應用
?寬帶和通訊基礎設施
?自動測試和醫療器械
?緊湊型PCI/PCI快速接口/PXI快速接口
?DSP和FPGA負載點應用
由于TI的大面積缺料情況,很多客戶面臨超高價調貨的情況,甚至于渠道貿易商價格超過50倍正常行情。
而知名電源制造商臺達旗下Cyntec產品,早已推出uPOL 電源模塊產品原位替代,完美解決,大量現貨供應。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec請點擊:http://m.imhgnv.cn/brand/16.html
