TPS62808降壓轉換器（集成開關）
發布時間：2022-03-29 17:04:04 瀏覽：1563
TPS6280x模塊是種具備降壓轉換器的降壓轉換器2.3μA常見的靜態電流，工作效率最高，解決方案尺寸最小。TI的DCS-Control拓?fù)洌?span style="font-family:Calibri">TPS6280x可選用微電感器和電容器運作，可高達4MHz開關頻率。TPS6280x為了降低開關周期，維持高效率，將無縫拼接進入省電模式。VSEL/MODE管腳接入到GND可選用固定輸出電壓。只需將外部電阻接入到VSEL/MODE管腳可選用16種內部設置的輸出電壓。R2D轉換器可以讀取外部電阻并設置輸出電壓。只需調整單個電阻器，就可以在不同的應用程序和電壓軌中選用相同的部件號。除此之外，與傳統的外部電阻分壓器網絡相比較，TPS6280x內部輸出電壓可以提供更高的精確度。TPS6280x DC/DC轉換器啟動后將進入強制PWM模式(通過VSEL/MODE在管腳上增加高電平)。TPS6280x通常以4MHz或1.5MHz開關頻率運作，實現最低輸出電壓紋波和最高工作效率。TPS6280x設備系列選用0.35mm間距微型6管腳WCSP封裝。
特性
1?輸入電壓范圍為1.8V至5.5V
?2.3μA運作靜態電流
?可高達4MHz的開關頻率
?0.6A/1A輸出電流
?輸出電壓精確度為1%
?可選省電/強制PWM模式
?R2D轉換器，可實現靈活的輸出電壓測試
?16種可選輸出電壓+1種固定輸出電壓
–TPS62800(4MHz)：0.4V至0.775V
–TPS62801(4MHz)：0.8V至1.55V
–TPS62802(4MHz)：1.8V至3.3V
–TPS62806(1.5MHz)：0.4V至0.775V
–TPS62807(1.5MHz)：0.8V至1.55V
–TPS62808(1.5MHz)：1.8V至3.3V
?智能化使能管腳
?經過優化的管腳，可兼容0201部件
?DCS-Control? 拓?fù)?/span>
?輸出放電
?以100%的占空比運作

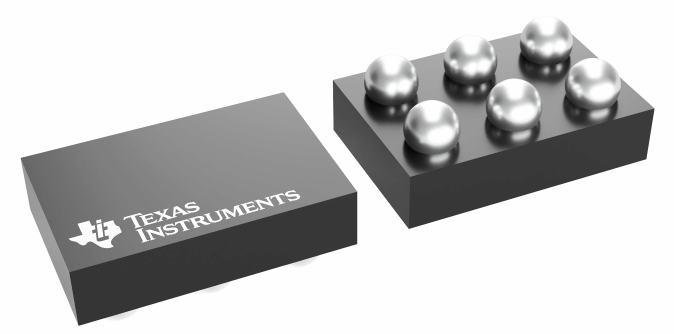

?微型6管腳0.35mm間距WCSP封裝
?兼容高度低于0.6mm的解決方案
?兼容低于5mm2的解決方案尺寸
應用
?可穿戴電子設備、物聯網應用
?由2節AA電池供電應用
?移動終端
