TPSM41615降壓模塊(集成電感器)
發布時間:2022-04-01 16:15:13 瀏覽:1111
TPSM41615電源模塊是款便于應用的集成式電源。它將DC/DC轉換器、功率MOSFET、屏蔽電感和多個無源元件集成式在一個緊湊型的QFN封裝中。TPSM41615只需要極少的外部部件,仍然可以調整關鍵參數以滿足特殊的設計要求。需要更多電流量的應用可以受益于并聯兩個TPSM41615電源。

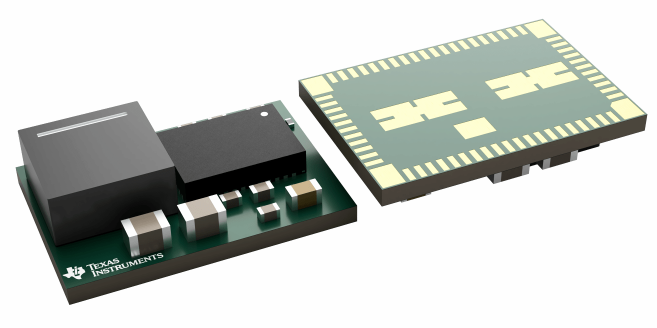

TPSM41615具備優異的封裝布局11mm×16mm×4.2mm,69引腳QFN封裝具備優異的功耗性能,并可以提高熱性能。封裝的所有信號引腳均布局在外圍,TPSM41615底端有一個大型散熱墊。TPSM41615借助電源正常狀態信號、時鐘同步、可編程UVLO、軟啟動定時選擇、預偏置啟動、過電流量和超溫保護等功能提供靈活性,因此它已成為為各種設備和系統供電的優秀產品。
特性
?集成式電感器電源解決方案
?11mm×16mm×4.2mmQFN封裝
–所有引腳均布局在封裝外圍
?輸入電壓范圍:4V至16V
?寬輸出電壓范圍:0.6V至7.1V
?可選內部基準(精度為±0.5%)
?最多可層疊兩個電源
–并行輸出,可獲得更高的電流量
–相位交錯,可減少紋波
?效率高達97%
?可調整固定開關頻率(300kHz至1MHz)
?支持與外部時鐘同步
?高級電流量模式可提供超快負載階躍響應
?電源正常狀態輸出
?滿足EN55011輻射EMI限值
?工作環境溫度范圍:-40°C至+105°C
?IC工作結溫范圍:–40°C至+125°C
?與以下電源引腳兼容:25ATPSM41625
?應用TPSM41615并借助WEBENCH?Power Designer創建定制設計方案
應用
?電信和無線基礎設施
?工業自動化測試設備
?企業交換和儲存應用
?高密度分布式電源系統
由于TI的大面積缺料情況,很多客戶面臨超高價調貨的情況,甚至于渠道貿易商價格超過50倍正常行情。
而知名電源制造商臺達旗下Cyntec產品,早已推出uPOL 電源模塊產品原位替代,完美解決,大量現貨供應。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec請點擊:http://m.imhgnv.cn/brand/16.html
