TPS54318降壓轉換器（集成開關）
發布時間：2022-04-08 16:54:55 瀏覽：1419
TPS5431x器件是款功能齊全的6V、3A同步降壓電流模式轉換器，帶有兩個集成MOSFET。TPS5431x器件集成了MOSFET，通過電流模式控制減少了外部元件的數量，通過使開關頻率達到2MHz來減小電感尺寸，并通過3mm x 3mm的小型熱增強QFN封裝來最小化器件封裝尺寸，從而實現小型化設計。TPS5431x設備可以在整個溫度范圍內為各種負載提供±1%精度的電壓基準（VREF）精確調節。TPS5431x通過一個30米長的集成電路? MOSFET和350μa電源電流的典型值可以最大限度地提高效率。通過使用EN引腳進入關機模式，TPS5431x的關機電源電流可以降低到2μa。欠壓鎖定在內部設置為2.6V，但可以通過啟用引腳上的電阻網絡設置閾值來增加。輸出電壓啟動斜坡由軟啟動引腳控制。漏極開路電源正常信號表明輸出在其標稱電壓值的93%到107%之間。頻率回退和熱關機功能可在過電流情況下保護設備免受損壞。
特征
?兩個均可3A負載下獲取高效率的30m?（典型值）MOSFET
?開關頻率：200kHz至2MHz
?整體溫度范圍內的電壓基準：0.8V±1%
?同步至外部時鐘
?可調式軟啟動/定序
?欠壓(UV)和過壓(OV)電源正常輸出
?低運轉和關閉靜態電流
?安全啟動至預偏置輸出電壓
?逐周期電流受限制、超溫和頻率往返保護
?工作結溫范圍：-40°C至150°C

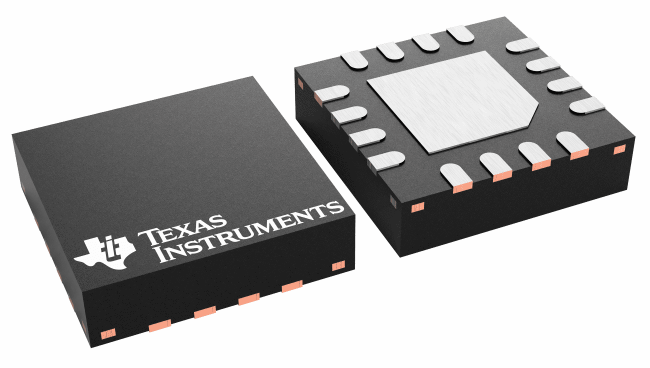

?耐高溫增強型3mmx3mm16引腳超薄型四方扁平無引線(WQFN)封裝形式
?采用TPS5431x并借助WEBENCH?電源設計器創建定制設計方案
應用
?低電壓、高密度電源系統
?針對于高性能DSP、FPGA、ASIC和微控制器的負載點調節
?寬帶、網絡互聯及光纖通信基礎建設
由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。
TPS5431x降壓模塊（集成電感）
TPS54318
TPS54319
而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊產品原位替代，例如：MUN12AD03-SEC，MUN3CAD03-SE，完美解決TI缺貨，大量現貨供應。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
詳情了解Cyntec請點擊：http://m.imhgnv.cn/brand/16.html
