TPS82672降壓模塊（集成電感）
發布時間：2022-04-12 17:00:06 瀏覽：1143
TPS8267x電源是款適用于低功率應用的完整600mADC/DC降壓電源。該模塊包括開關調節器、電感器和輸入/輸出轉換器。完成設計不需要其它器件。
TPS8267x基于一個高頻率同步降壓DC-DC轉換器，該轉換器根據電池供電的便攜式應用進行了優化。顯微鏡?DC/DC轉換器以5.5MHz的特定開關頻率使用，并在負載電流下進入節電模式，以在整個負載電流范圍內維持高效率。
PFM模式在負載使用期間將靜態電流減少至17μA，以增加電池壽命。針對噪聲敏感應用，TPS8267x電源具備PWM擴頻性能，提供低噪聲調節輸出和低噪聲輸入。這些特點，再加上高PSRR和交流負載調節性能，使TPS8267x適合替代線性調節器，以獲得更好的功率轉換效率。

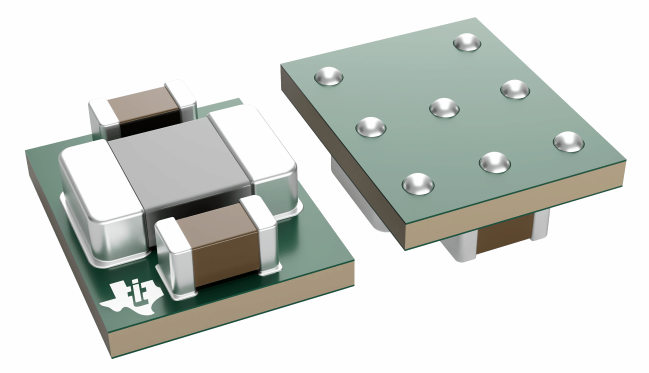

TPS8267x封裝在緊湊型（2.3mmx2.9mm）和輕薄型（1.0mm）BGA封裝中，適用于自動組裝標準表面貼裝設備。
特征
?在5.5MHz使用時效率為90%
?17μA靜態電流
?從2.3V到4.8V的寬VIN范圍
?5.5MHz調節頻率使用
?擴頻、PWM頻率抖動
?同類最佳負載和線路瞬態
?±2%總直流電壓精密度
?自動PFM/PWM模式切換
?低紋波輕負載PFM模式
?≥35dBVINPSRR（1kHz至10kHz）
?內部軟啟動，120微秒啟動時間
?集成主動斷電順序（可選）
?電流負載和熱關機保護
?亞1mm截面解決方案
?溶液總尺寸<6.7mm2
應用
?手機、智能手機
?攝像頭模塊、光學數據模塊
?可穿戴電子設備
?數字電視、WLAN、GPS和藍牙?應用
?POL應用
由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。
TPS8267x降壓模塊（集成電感）
TPS82672
TPS82674
TPS82677
TPS82671
TPS82675
而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊產品原位替代，例如：MUN12AD03-SEC，MUN3CAD03-SE，完美解決TI缺貨，大量現貨供應。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
