TOREX負電壓型DC/DC轉換器
發布時間:2022-05-24 16:45:53 瀏覽:996
隨著電子信息技術的迅速發展,現如今電子測量設備通常需要負電源為其內部集成電路芯片和傳感器供電系統。負電源的質量對電子測量設備的作業性能有很大的影響。如果情況嚴重,檢測數據將大幅度偏離預期結果。

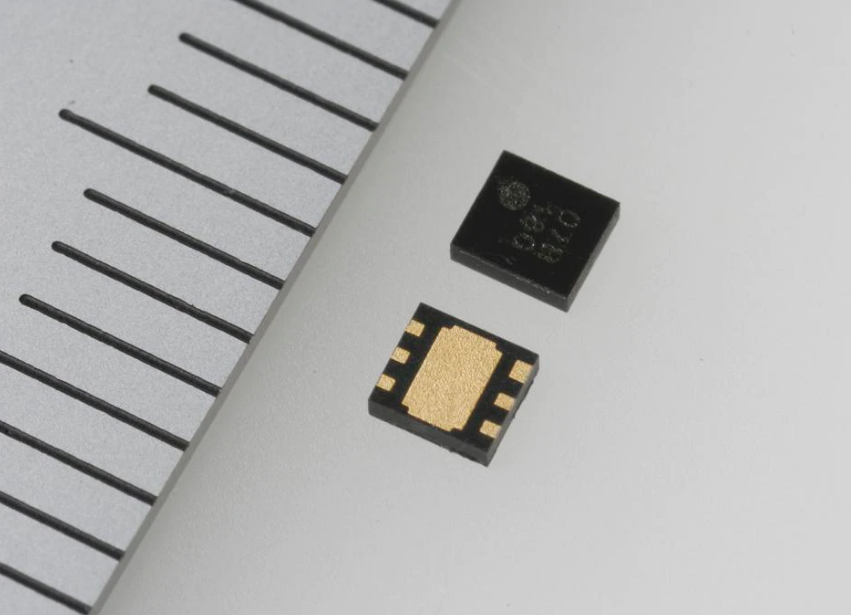

隨著越來越多的專用型集成DC/DC控制芯片的誕生,電源電路簡單、體型小的非隔離負電壓開關電源在電子測量設備中受到了越來越廣泛的應用。TOREX負電壓輸出DC/DC轉換器選用精巧的封裝形式。當振蕩頻率提高到2.5MHz時,可以應用高度低于0.65mm的器件,包括所需要的線圈和電容器.與具備普通負電壓輸出的DC/DC轉換器相比較,TOREX負電壓DC/DC轉換器的安裝使用面積降低了約70%,這有利于減少電子設備的規格尺寸和厚度
與電荷泵方法相比較,TOREX負電壓DC/DC轉換器應用開關模式輸出負電壓。即使輸入電壓波動,輸出電壓也能夠保持穩定。最大輸出電流可達300mA。
TOREX負電壓DC/DC轉換器具備PWM控制功能,主要用于低噪聲、輕載高效率、重載低噪聲的應用。
深圳市立維創展科技有限公司,優勢分銷TOREX電源器件,大量現貨庫存,歡迎合作。
詳情了解TOREX請點擊:http://m.imhgnv.cn/brand/62.html
產品系列名稱 | VIN(MIN) | VIN(MAX) | VOUT(MIN) | VOUT(MAX) | IOUT(ref) | FB電壓精度 | VREF電壓精度 | 振蕩頻率(kHz) | 限制電流 | 消耗電流 | 溫度范圍(℃) |
XC9307 | 2.7 | 5.5 | -3.6 | -3.2 | 300 | 0.5V±10mV | 1.6V±40mV | 2500 | 1100 | 250 | -40~+105 |
XC9308 | 2.7 | 5.5 | -3.6 | -3.2 | 300 | 0.5V±10mV | 1.6V±40mV | 2500 | 1100 | 250 | -40~+105 |
