HS20116評估板
發布時間:2022-06-06 16:50:21 瀏覽:1298
評估板適用于HS20116,高效率DC/DC電源模塊。評估板在12V輸入電壓范圍內的負載電流高至20A時形成+5V輸出電壓。輸出設置電阻器R11可以調節以評估不同的輸出電壓。
輸出電流保護點(OCP)可設置電阻器R8和R9。HS20116開關頻率為300kHz,采用所提供的模塊可實現高至95%的效率。
電氣規格:
Parameters | Symbol | Value | Unit |
Input Voltage Range | VIN | 12 | V |
Output Voltage | VOUT | 5 | V |
Output Current | IOUT | 20 | A |

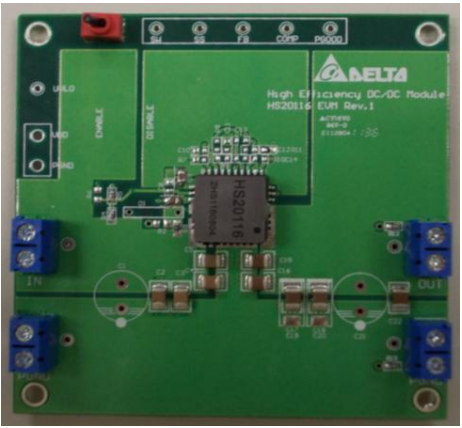

EVALUATION BOARD:

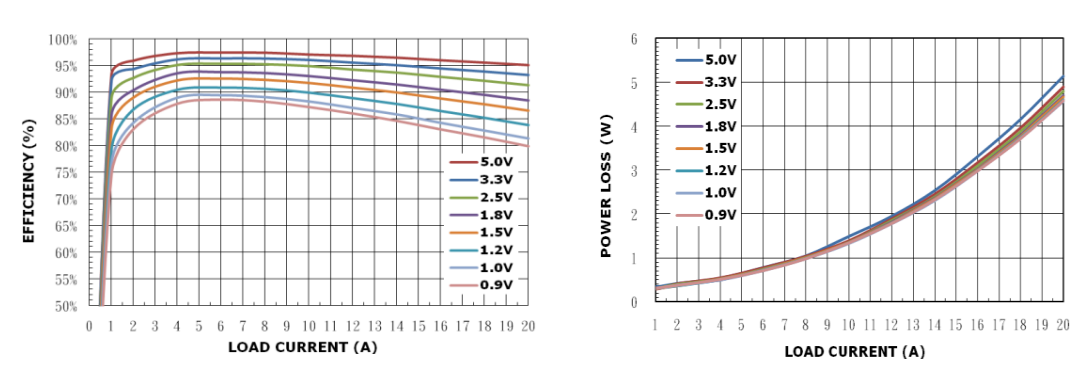

EFFICIENCY AND POWER LOSS:
過流性能通過應用電感的等效串聯電阻DCR來監測電流,因而保護轉換器免遭短路輸出的影響。ILIM和VSH引腳(RILIM和RVSH)的電阻網絡編程設置為過電流跳閘水平。如果監測到過電流,輸出立即停止,并在hiccup模式循環軟啟動性能(7個虛擬軟啟動超時,隨后最多一個真實超時),以提供故障保護。如果未清除短路狀況,循環將無期限繼續。過電流性能將在由等式8確保的峰值電感電流(IPEAK)下跳閘。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解HS20116請點擊:http://m.imhgnv.cn/article/3120.html
