MUN12AD05-SMFL模塊現貨庫存Cyntec
發布時間:2022-07-04 17:06:41 瀏覽:1419
MUN12AD05-SMFL應聯接到低交流阻抗和高電感的電源模塊,其中線路電感會影響到MUN12AD05-SMFL的穩定性能。輸入電容器需要盡量接近MUN12AD05-SMFL的輸入管腳,以最小化輸入紋波電壓并保證MUN12AD05-SMFL穩定性能。
為了能夠減少輸出紋波并增強階躍負荷轉變時的動態響應,需要在輸出端聯接附加的電容器。推薦使用低ESR聚合物和陶瓷電容器來提升MUN12AD05-SMFL的輸出紋波和動態響應。
MUN12AD05-SMFL選用瞬時PWM結構,以實現優良的穩定性能和迅速瞬態響應。在具備高階躍負載電流的應用中,與RFB1并聯增加47pF電容器(CFB)可能會深化加速負荷瞬態響應。

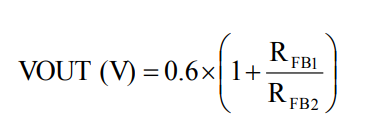

該MUN12AD05-SMFL具備內部0.6V參考電壓。輸出電壓能通過分流電阻器(RFB1和RFB2)實現編程。輸出電壓可通過等式1計算,電阻器的選擇可參考表1。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源MUN3CAD03-SE產品。目前,立維創展存有大批量Cyntec電源庫存,例如型號:MUN12AD03-SEC,MUN3CAD03-SE等。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec請點擊:http://m.imhgnv.cn/brand/16.html
