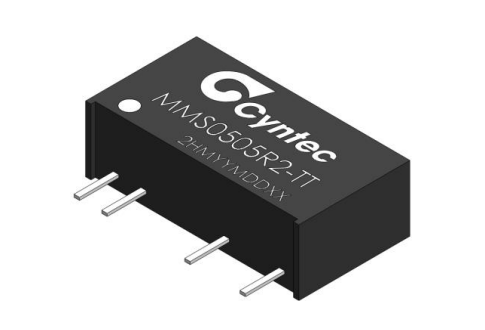

MMS0505R2-TT是CYNTEC電源的微型SIP封裝，隔離1W30000轉換器VDC隔離，提供電路保護，允許-40到95寬操作溫度范圍。

在實踐應用中，通常顯示設備本身沒有問題，但是在安裝流程中，由于操作人員疏忽大意，如引腳問題、輸入電壓不符合要求值、負載過高，因此熟悉電源模塊使用時必須重視。MMS0505R2-TT應用電源模塊時應注意哪些問題？

MMS0505R2-TT輸出電壓的調節是正確的TRIM或ADJ(可調式)輸出引腳的電源模塊產品可以通過電阻器或電位器在特定范圍內調節輸出電壓，通常調節范圍為±10%。

對TRIM輸出引腳，將電位器的中心和TRIM相連接，在大多數S、-S引腳的MMS0505R2-TT其他兩邊分別連接S、-S。沒有S、-S當兩邊傳輸相對應主路的輸出正負極時(S接Vin，-S接-Vin)，然后調節電位器。電位器的電阻器通常為5~10kΩ較為適宜。

對ADJ輸出引腳可分為輸入邊調節和輸出邊調節。輸出邊調節TRIM引腳的調節方式相似。輸入側調節只能夠增強輸出電壓，此時電位器的一端與中心連接，另一端與輸入端連接。

MMS0505R2-TT輸入保護電路。

通常電源模塊產品有內部設置濾波器，可滿足一般電源模塊應用的需求。如果需要更高要求的電源系統，應增添輸入濾波器網絡。需要用LC或π型網絡，但注意最好是選擇較小的電感和較大的電容器。

為了防止輸入電源模塊瞬態高壓損壞電源模塊，建議客戶將二極管連接到輸入端，并配合保險絲，以確保電源模塊在安全輸入電壓范圍內。為了減少共模噪聲，能夠增加Y(Cy)電容器，一般會選擇幾個NF高頻電容器。

Cyntec（乾坤）為臺達旗下知名品牌，Cyntec以電感和芯片式DC-DC電源模塊為核心產品線，Cyntec廣泛應用于光通信、服務器、云計算、車載、物聯網、工業制造等領域。Cyntec品質榮獲認證ISO9001、ISO/TS16949、ISO14001、OHSAS18000、IECQ QC080000., Cyntec電源以創新的設計，突破了高性能與微型體積的極致，顯著節省電路板空間，而電源效率最高達到94%, 工作電流高達60A 。

深圳市立維創展科技有限公司，授權代理經銷CYNTEC全線產品，并為中國大陸市場提供技術支持。
