?XCL208系列線圈一體型DC/DC轉換器TOREX
發布時間:2023-02-03 16:48:12 瀏覽:1537

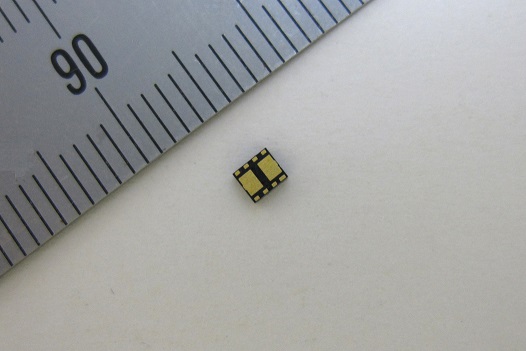

TOREX的XCL208系列是集線圈和控制IC于一體的超小型(2.5mm×2.15mm,h=1.05mm)降壓DC/DC轉換器。需要在外部添加2個陶瓷電容就能提供最高400個mA輸出電流。
XCL208系列線圈一體型DC/DC考慮到內嵌線圈,轉換器使控制電路簡潔明了,將電路走線導致的噪音和工作常見故障降至最低。工作電壓范圍為1.8V(2.0V)~6.0V,可使用堿性電池(2)或AC適配器(5)V)提供功率電源使用目的性。XCL208系列線圈一體型DC/DC轉換器可以通過內部穩固(0).8V~4.0V)輸出電壓選擇通過產品與外部安裝產品上。因為XCL208系列具備穩固頻率,可控制輸出紋波。
此外,還有軟啟動,CL自動放電性能,從CE管腳輸入低電平信號,使IC處在待機模式。
特征
輸入電壓:1.8V~6.0V(TypeF),2.0V~6.0V(TypeA/B)
輸出電流:0.8V~4.0V(±2.0%)(Fixed)
高轉化效率:90%(VIN=4.2V,VOUT=3.3V)
輸出電流:400mA
工作頻率:3.0MHz(±15%)
CE性能:高電平合理有效,帶軟啟動,CL自動放電
短路保護:電流限制回路(定電流+閂鎖)
制動方式:PWM穩固控制
溫度范圍:-40℃~+85℃
TOREX半導體主要提供COMS、傳感器、二極管等元器件,產品以小體積、性能卓越而著名。
深圳市立維創展科技有限公司,優勢分銷TOREX電源器件,大量現貨庫存,歡迎合作。
詳情了解TOREX請點擊:http://m.imhgnv.cn/brand/62.html
