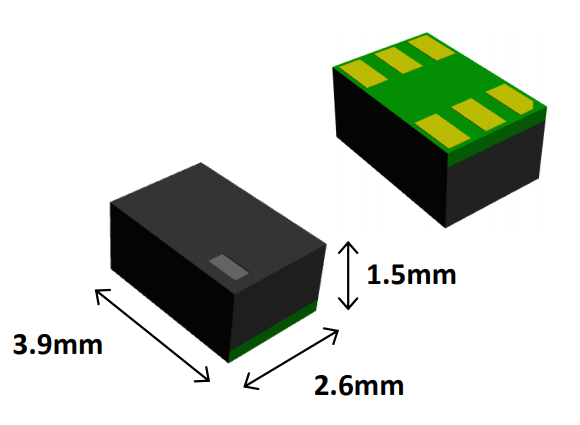

?MUN12AD01-SG輸入輸出
發布時間:2023-03-13 16:46:09 瀏覽:1478
部分應用和/或安全部門往往需要在電源轉換設備的輸入處裝置保險絲。當出現持續性輸入電壓翻轉(免受電流控制)的風險時,也必須使用保險絲。為了最大限度的安全保障,Cyntec建議在沒有接地的輸入電源線中裝置迅速熔斷保險絲。操作人員必須遵守所有的相關安全檢測標準和法律規定。針對安全部門批準,按照終端用戶安全檢測標準裝置轉換器。
輸入過濾:
MUN12AD01-SG應當與低交流阻抗電源和高電感連接,其中電路電感會影響到MUN12AD01-SG穩定性。輸入電容需要直接放置于MUN12AD01-SG的輸入管腳上,以極小化輸入紋波電壓以確保MUN12AD01-SG穩定性。
輸出濾波:
為減少輸出紋波從而改善階躍過載變動時的瞬態響應,必須要在輸出端應用額外的電容器。最好使用低ESR高聚物和陶瓷電容器,從而提高MUN12AD01-SG的輸出紋波和瞬態響應。
編程輸出電壓:
MUN12AD01-SG具備內部0.6V±2%參考電壓。輸出電壓可以由分壓電阻RFB編程,分壓電阻與FB管腳和GND管腳相關。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源MUN12AD01-SG產品。目前,立維創展存有大批量Cyntec電源庫存,例如型號:MUN12AD03-SEC,MUN3CAD03-SE等。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec請點擊:http://m.imhgnv.cn/brand/16.html
