MUN3C1HR6-FB過電流保護優勢Cnytec
發布時間:2023-08-10 16:50:18 瀏覽:687
Cnytec的MUN3C1HR6-FB MODE管腳用戶可以選擇操作方式。此引腳上的邏輯性高電平促使模塊控制在強制性PWM模式。邏輯性低允許模塊在輕負載過程中自動選擇到PFM。
當EN為HIGH(高)時,欠壓定位將抑制模塊使用,直至輸入電源電流升高到足夠正常運轉為止。這樣能夠確保MUN3C1HR6-FB在使用或關閉過程中不會產生不良行為。
MUN3C1HR6-FB具備內部軟啟動性能,可在啟動過程中限制涌進電流。標準軟啟動為180uS。
當EN為LOW(低)時,所有電源電路都將關停,IC將吸取約0.1uA的電流。當EN為HIGH且Vin超出其UVLO閾值時,MUN3C1HR6-FB逐漸開始軟啟動循環。為了正確操控,EN管腳需要端接至邏輯性高電平,而并非維持波動模式。
MUN3C1HR6-FB輸出上的重負載或短路造成電感線圈中的電流增加,直至高側開關中高達峰值電流閾值。高達此點后,高壓側開關關停,避免高電流造成損壞。MUN3C1HR6-FB持續逐周期性限制電流。在16個電流限制循環之后,MUN3C1HR6-FB激發過電流保護故障,造成控制器在研究重新啟動之前關停約1.3ms。
當內部溫度因為高負載條件與/或高環境溫度而升高時;輸出轉換被禁止,直至溫度完全下降。MUN3C1HR6-FB熱停機激活時的結溫標稱作150℃,滯后15℃。

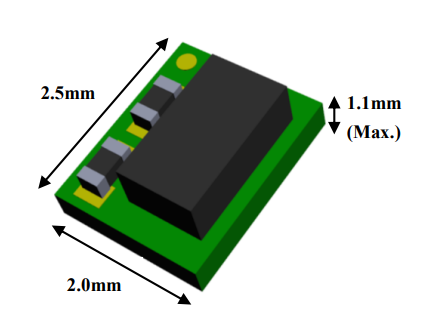

Part Number | Dimension(mm) LWT
| Input Voltage(V) | Output Voltage(V) | ||
MUN3C1HR6-FB | 2.5 | 2.3 | 1.05 | 2.3~5.0 | 1.82 |
Cnytec成立于1991年,主要研發、生產和銷售高精度和高密度模塊、傳感器和應用領域功能模塊。產品主要包含集成化電感、功率模塊和高精度電阻器。普遍采用于移動設備、通信基站、機械設備等。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源產品。目前,立維創展存有大批量Cyntec電源庫存,例如型號:MUN12AD03-SEC,MUN3CAD03-SE等。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec請點擊:http://m.imhgnv.cn/brand/16.html
