?XC9245系列同步整流DC/DC轉換器TOREX

發布時間:2023-12-15 17:05:13     瀏覽:868

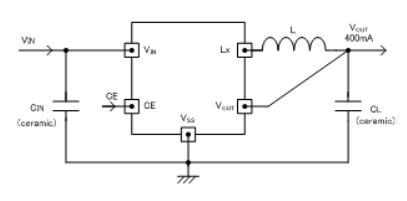

TOREXXC9245系列轉換器是能夠使用瓷片電容,內嵌0.65ΩP端面驅動晶體管及0.45ΩN端面電源開關晶體管的降壓同步整流DC/DC轉換器。僅使用電感線圈和電容作為外接器件,能穩定的提供最高400mA的電流。

XC9245系列轉換器內部設置了電源電壓,能夠在0.8V4.0V的范圍之內(±2.0%)0.05V的間隔選擇電源電壓。XC9245系列轉換器工作頻率高達1.2MHz,能減少外接組件的規格尺寸。選用USPN-6封裝形式。USPN-6封裝形式最適合對高度及空間有要求的技術應用。

XC9245系列轉換器因為在待機時整體電源電路停止運行,能把損耗電流控制在1.0μA以下。在待機時,由CL高速度放電功能模塊使VOUT-VSS之間的結構電源開關導通,通過自身電阻使CL的電荷量放電。這些功能能夠在待機時避免VOUT后續電源的錯誤操作。

XC9245系列轉換器由內部把軟啟動時間設置為0.25msTYP.),能夠使電源電壓高速度地增漲。

為了維護IC不熱傳遞受損,XC9245系列轉換器配備積分定位方式的限制電流功能模塊。搭載了UVLO(輸入欠壓鎖閉Under Voltage Lock Out)功能模塊,在輸入電壓少于2.25V(最高)時,強制性停止內部驅動晶體管作業。


特點

內置驅動器0.65ΩP-ch驅動晶體管.,0.45ΩN-ch同步整流開關晶體管.

輸入電壓范圍2.3V6.0V

輸出電壓范圍0.8V4.0V(0.05V間隔)

高轉換效率90%(TYP.)

輸出電流400mA

工作頻率1.2MHz(±15%)

最大占空比100%

功能限定電流(定電流+積分閂鎖方式),CL高速自動放電,帶軟啟動

輸出電容陶瓷電容

控制方式PWM/PFM自動切換控制

工作溫度范圍-40℃+85℃

適應環保要求與EU RoHS規格對應、無鉛
