LMZ21701SILR電源模塊替代方案MUN12AD01-SH
發布時間:2022-02-16 17:18:04 瀏覽:1167
TI的非隔離DC-DC電源模塊LMZ21701,以其簡單的結構,僅需一個輸入電容,一個輸出電容,一個軟啟動電容和兩個電阻就可以完成基本的DC-DC電路搭建。電性參數如下:
工作電流 | 輸入電壓 | 輸出電壓 | 封裝尺寸 |
1A | 3~17V | 0.9~6V | 3.5*3.5*1.75mm |

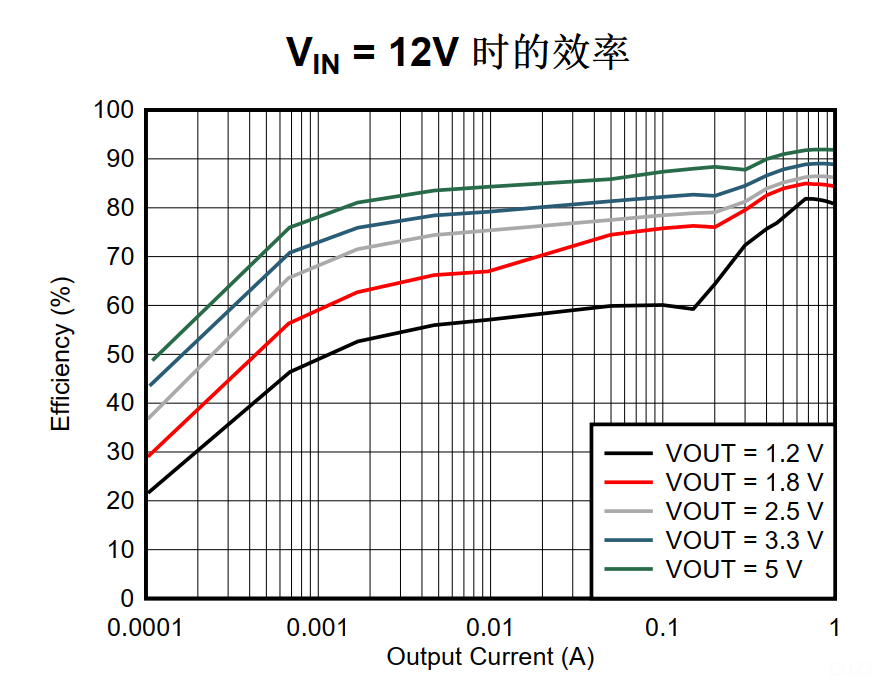

一些智能或便攜產品,由于空間緊湊,而希望更方便快捷地實施供電方案,則通常采用這樣的模塊產品。典型的輸入12V電壓應用,不同的輸出轉換均擁有優秀的電源效率。

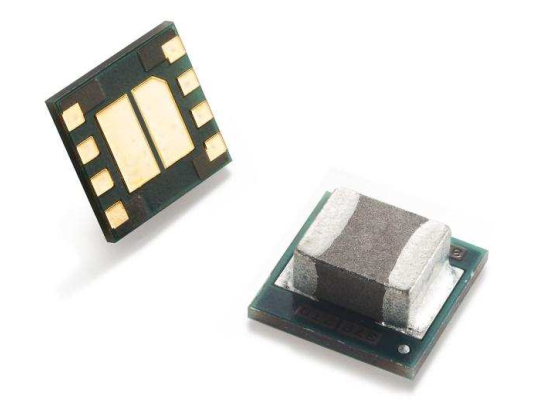

這個LMZ21701的封裝圖片參考如下:
引腳定義如下圖:

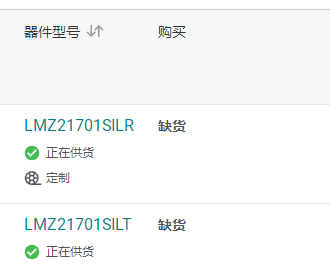

而實際從TI原廠,到市場渠道,這個物料停產很久了。
與之實現pin to pin 替代使用的產品,如臺達Cyntec旗下產品MUN12AD01-SH, 電性能參數如下:
工作電流 | 輸入電壓 | 輸出電壓 | 封裝體積 |
1A | 4.5~17V | 1.0~5.0V | 3.5*3.5*1.7mm |

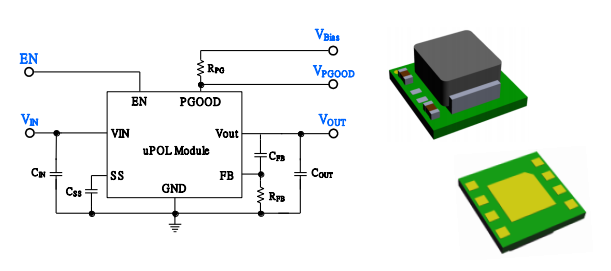

同樣,MUN12AD01-SH具備優秀的電源特性,典型應用如下圖:

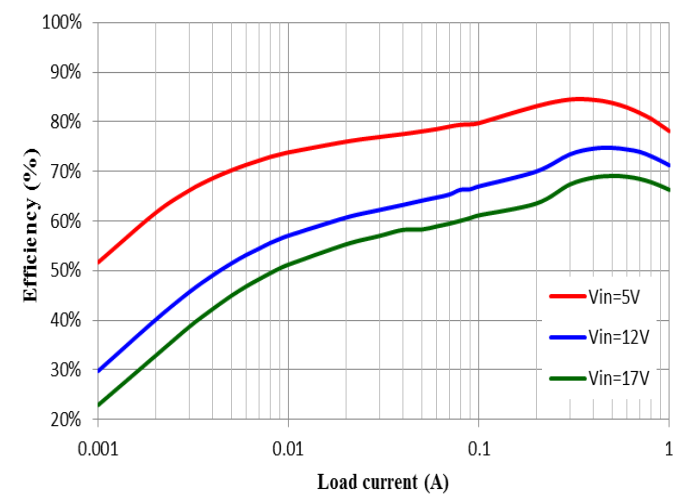

典型12V輸入的電路效率如下圖:

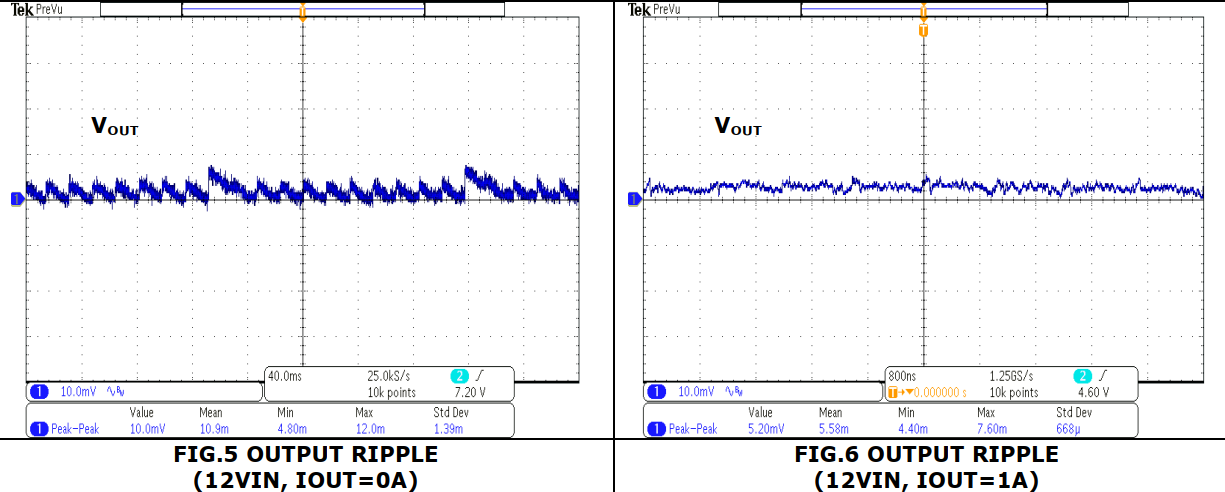

在紋波方面,這顆MUN12AD01-SH也可以具備極佳表現:
目前Cyntec供貨十分充足,如需要了解更多資料,歡迎與我們的銷售工程師聯系。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec請點擊:http://m.imhgnv.cn/brand/16.html
