TPS543320降壓轉換器（集成開關）
發布時間：2022-04-07 17:24:24 瀏覽：1021

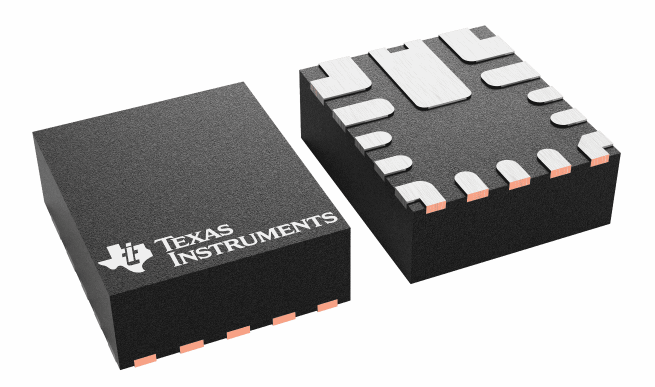

TPS543320是款高效率的18-v、3-A同步降壓轉換器，具備內部補償和先進的固定頻率電流模式控制。它可以在高達2.2MHz的開關頻率下提供高效率。TPS543320位于2.5mm×3mm的小熱棒上?VQFN封裝在高頻率下具備很高的效率，這促使它適合需要較小解決方案的設計。TPS543320固定頻率控制器可在500kHz至2.2MHz的范圍內作業，并可使用同步引腳與外部時鐘同步。其他性能包括高精度電壓基準、可選擇的軟啟動時間、montonic運行至預偏置輸出、可選擇的電流量限制、可利用EN引腳調整的UVLO，及其全套故障保護。
特征
?固定頻率、內部補償高級電流量模式（ACM）控制
?集成化25-mΩ和13.9-mΩMOSFET
?輸入電壓范圍：4V至18V
?輸出電壓范圍：0.5V至7V
?三個可選PWM斜坡選項，以提升控制回路性能
?五種可選開關頻率：500kHz、750kHz、1MHz、1.5MHz和2.2MHz
?可與外部時鐘同步
?整個溫度范圍內的0.5-V，±0.5%電壓參考精確度
?可選軟啟動時間：0.5ms、1ms、2ms和4ms
?單調運行至預偏置輸出
?兼容3-A和2-A操作的可選電流量限制
?利用可調式輸入欠壓鎖定啟用
?電源優異輸出監控器
?輸出過壓、輸出欠壓、輸入欠壓、過電流和超溫保護
?與TPS543820和TPS543620兼容的引腳到引腳
?–40°C至150°C的作業接合溫度
?2.5mm×3mm，14針VQFN-HR封裝，間距為0.5mm
應用
?無線基礎設施和有線通信設備
?光纖和光纖網絡
?檢測和測量
?醫療健康
